ReBeam Domeoptik 184° Panasonic 0,80" DLP

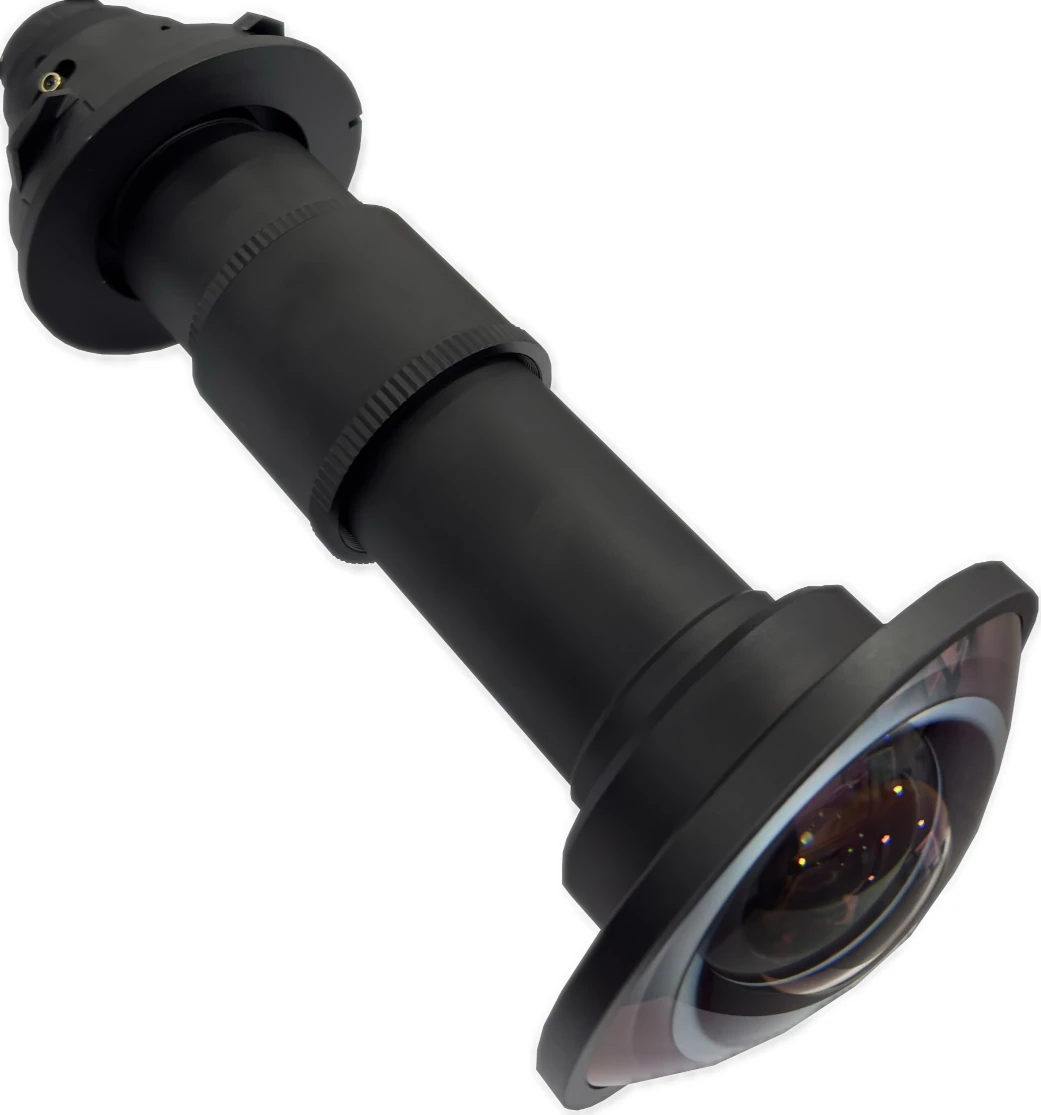

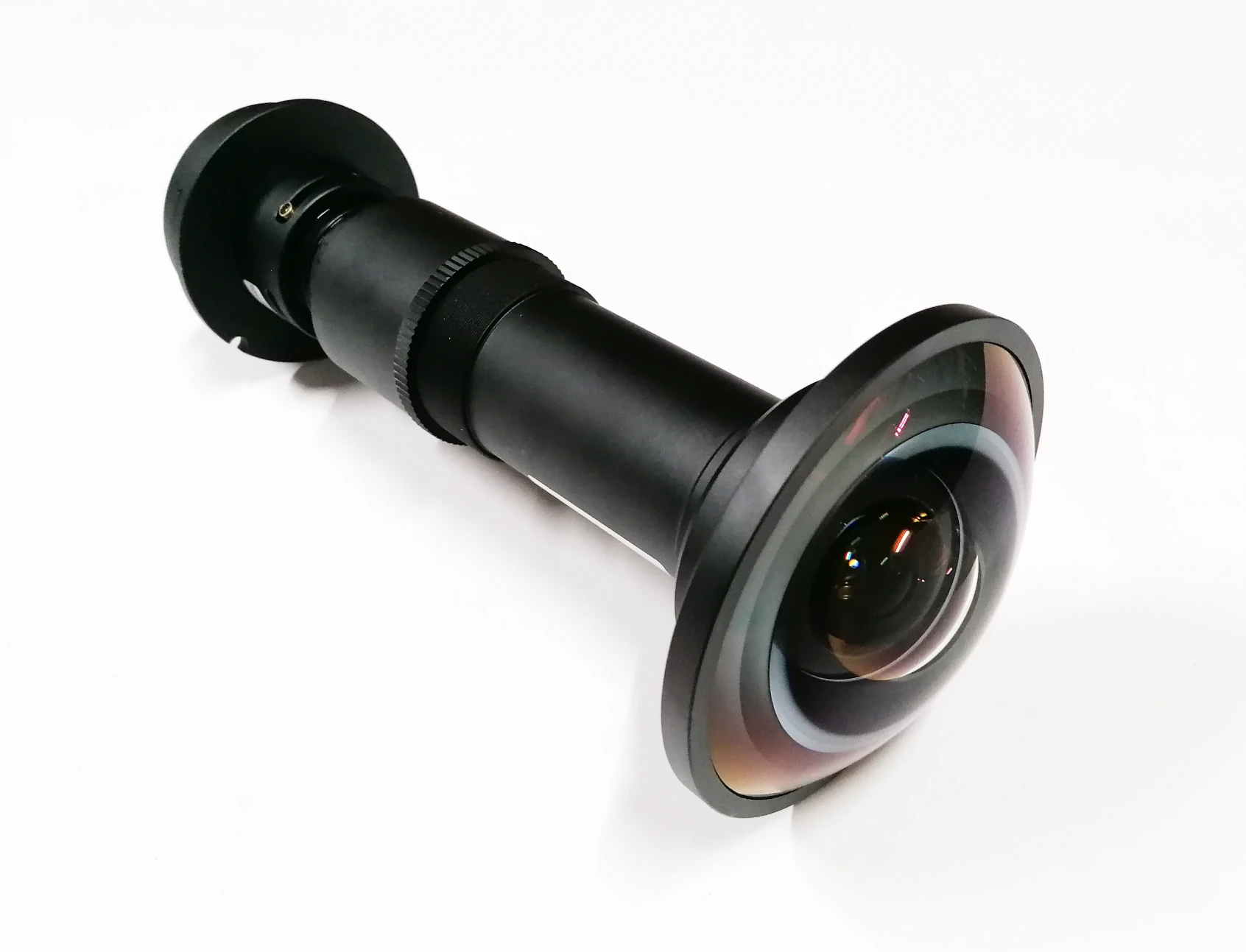

Diese Dome-Optik ist eine Festoptik für 0,8" 1-Chip-DLP-Projektoren mit extrem großem Projektionswinkel, 3,5 mm Brennweite, F2,2 und einem maximalen Projektionswinkel von bis zu 184°. Die Optik ist als vormontierte Lösung ausgeführt und für den direkten Einsatz auf kompatiblen Projektoren vorbereitet. Sie basiert auf einer telezentrischen Konstruktion mit manueller Fokussierung und ist für Anwendungen mit halbkugelförmiger oder domebasierter Projektion ausgelegt.

Dome-Projektion mit großem Projektionswinkel

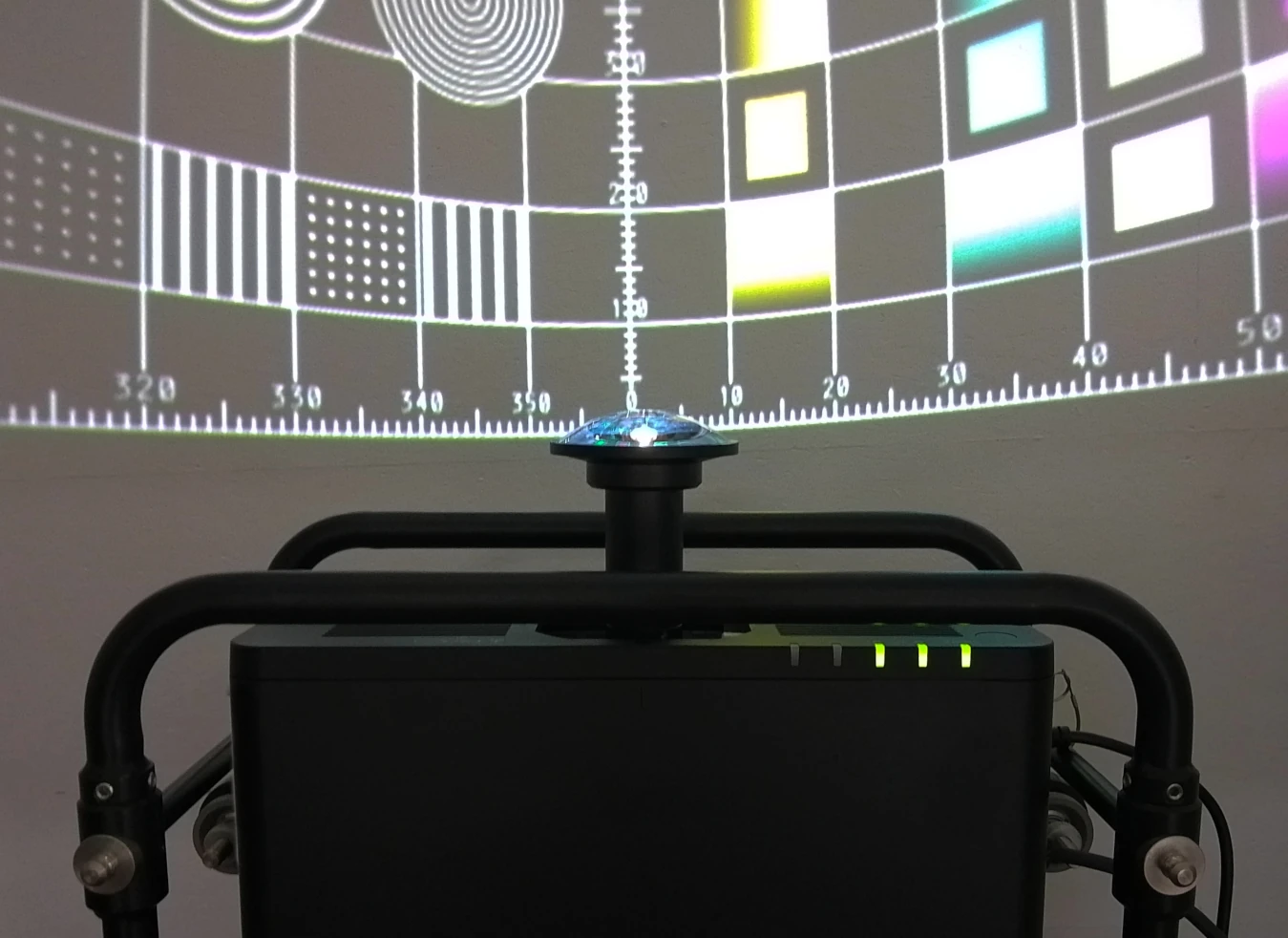

Die Optik ermöglicht Projektionswinkel bis zu 184° (vertikal) bei 0,8" DLP-Projektoren im 16:10-Format. Damit eignet sich das System für immersive Projektionen auf Kuppeln oder stark gekrümmten Projektionsflächen. Für alternative Projektortypen ergeben sich angepasste Projektionswinkel, beispielsweise bis zu 175° bei 0,76" 3LCD-Systemen und bis zu 154° bei 0,67" DLP-Projektoren.

Optische Auslegung und Bildqualität

Die Optik arbeitet mit einer Brennweite von 3,5 mm und einer Lichtstärke von F2,2. Der Bildkreis beträgt 10,8 mm und ist auf die Nutzung mit 0,8" Panels ausgelegt. Die MTF-Leistung liegt bei 66 % im Zentrum und 60 % am Rand bei 67 lp/mm, was eine gleichmäßige Detailwiedergabe über das Bildfeld unterstützt. Laterale Farbabweichungen sind mit unter 4 µm (R-G) beziehungsweise unter 2 µm (B-G) spezifiziert. Die F-Theta-Verzeichnung liegt bei maximal -1 %.

Fokus und mechanische Ausführung

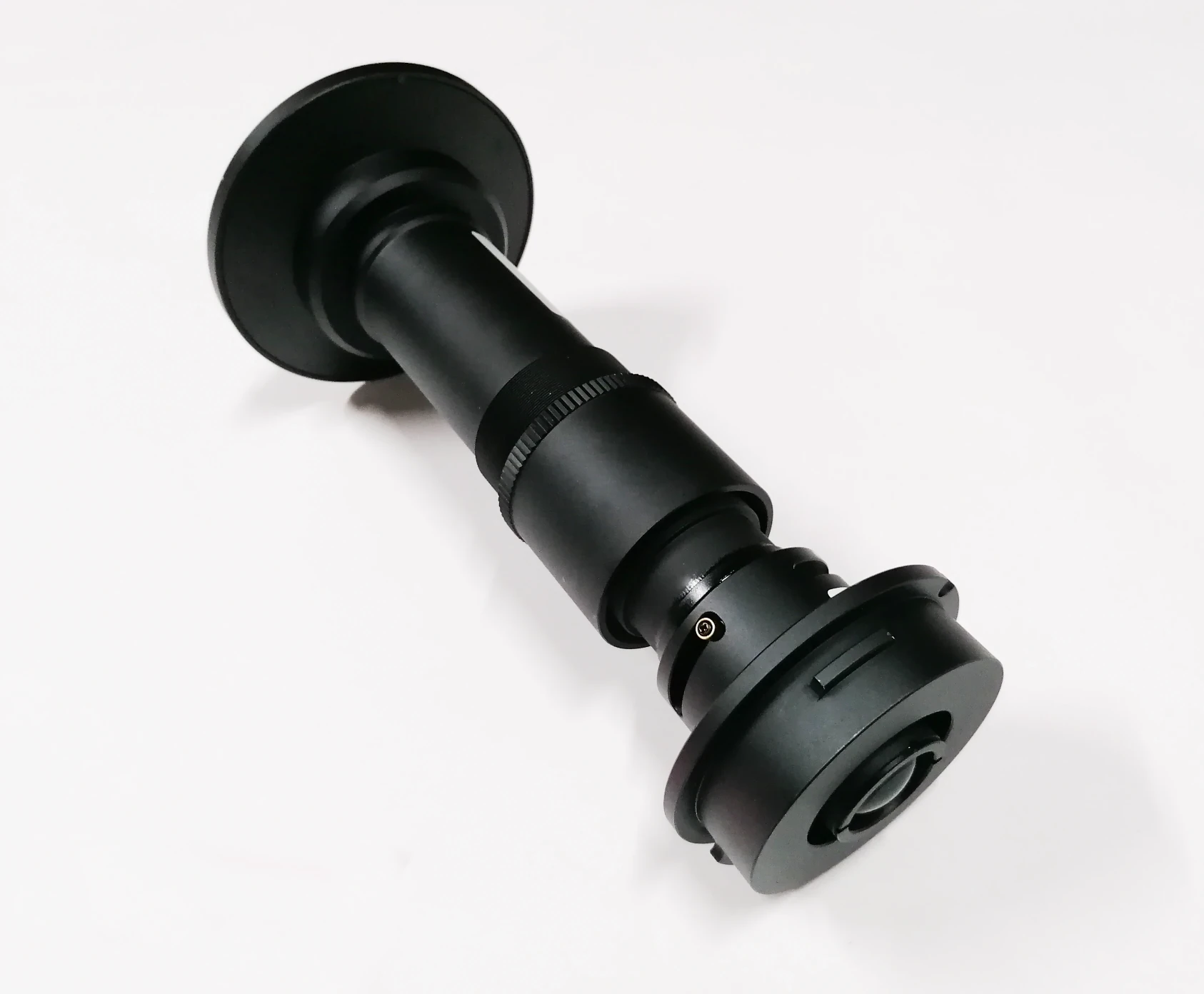

Diese Optik ist als Festoptik mit manueller Fokussierung ausgeführt. Der Fokusbereich reicht von 600 mm bis unendlich. Die Konstruktion basiert auf einem Gehäuse aus Metall und Glasoptiken und ist für stabile mechanische Integration ausgelegt.

Modulares System für unterschiedliche Projektortypen

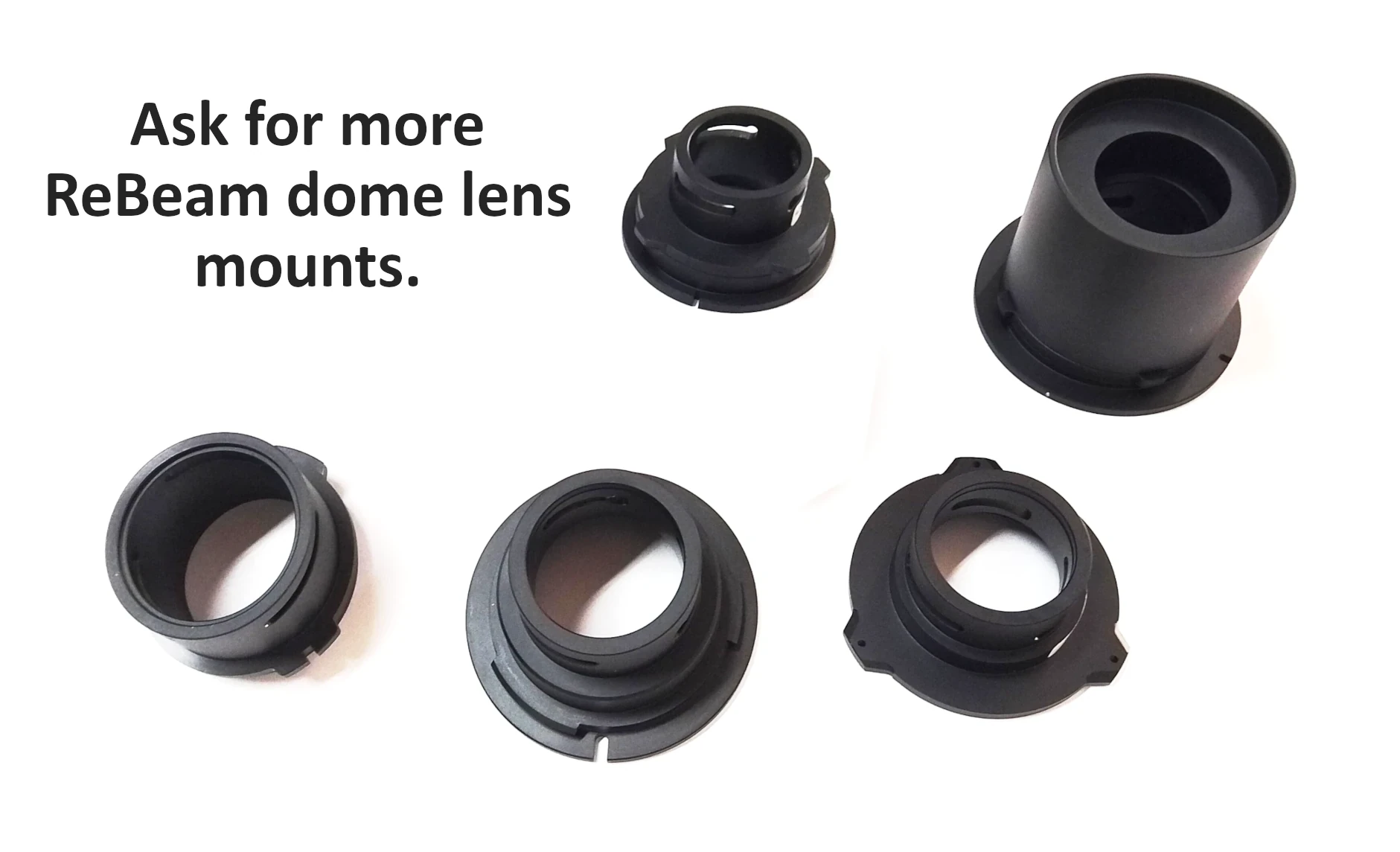

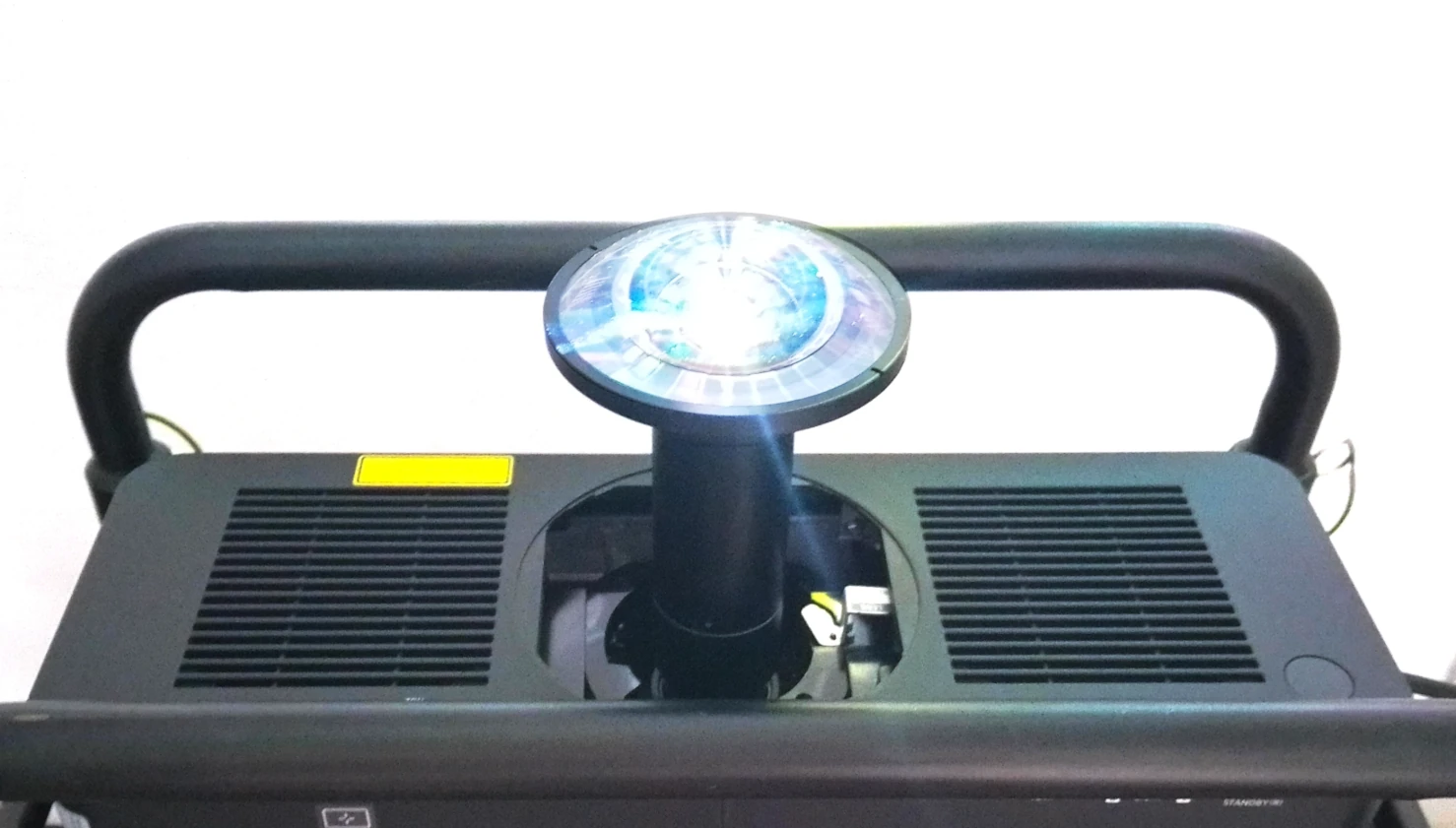

Die hier beschriebene Variante ist für 0,8" 1-Chip-DLP-Projektoren, beispielsweise von Panasonic, vorkonfiguriert und wird als komplett montierte Einheit ausgeliefert. Die Optik ist jedoch modular aufgebaut und kann durch entsprechende Adapterlösungen auch auf andere Projektortypen angepasst werden. Dazu zählen 0,67" 1-Chip-DLP-Projektoren anderer Hersteller sowie 0,76" 3LCD-Projektoren. Dies ermöglicht eine flexible Nutzung innerhalb unterschiedlicher Systemumgebungen.

Installationshinweise

Die Dome-Optik ist für spezialisierte Anwendungen mit gekrümmten Projektionsflächen ausgelegt. Aufgrund des extremen Projektionswinkels sind präzise Ausrichtung sowie projektorspezifische Kalibrierung und Warping erforderlich, um eine korrekte Bildgeometrie zu erzielen.
