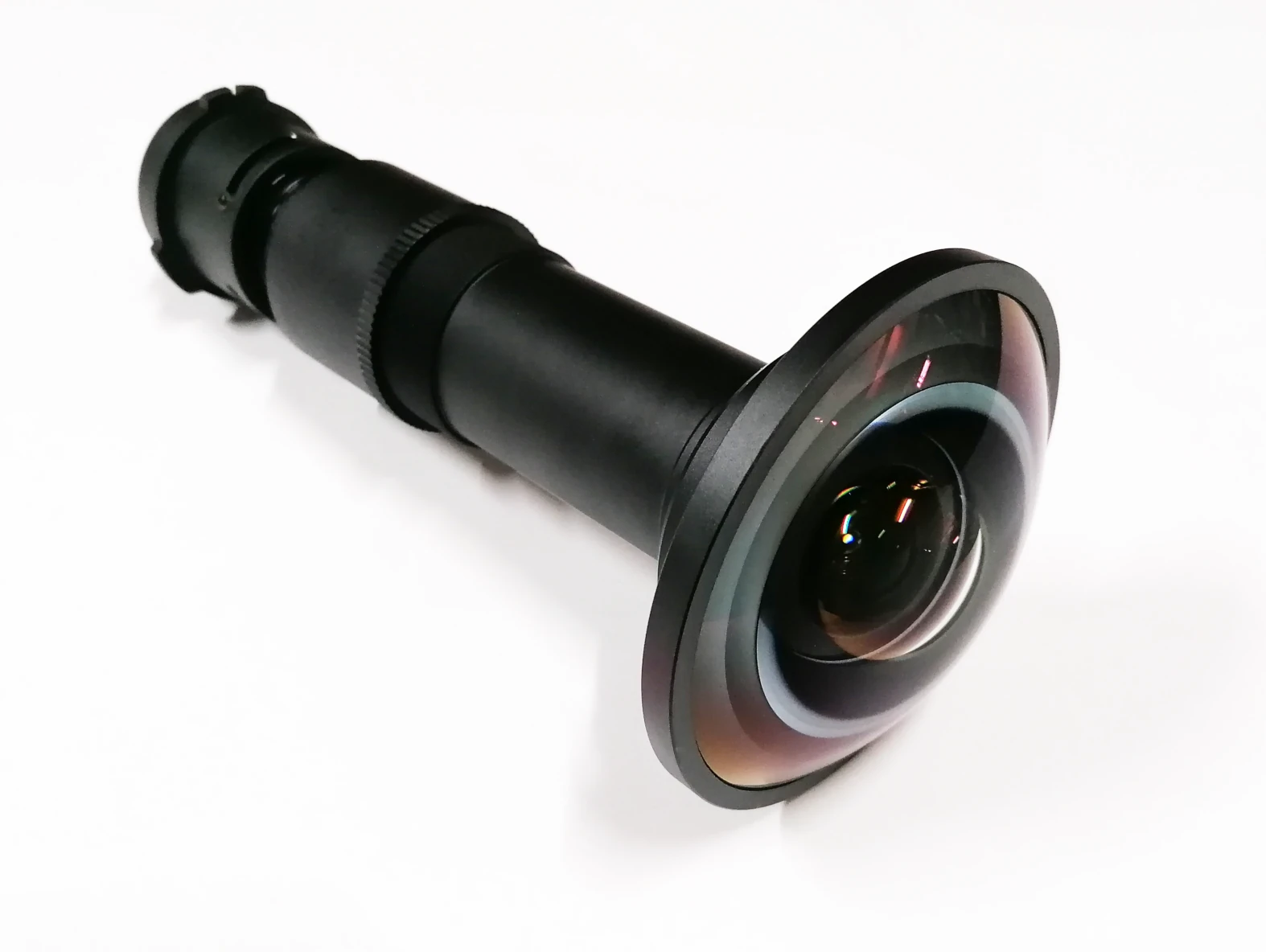

ReBeam Domeoptik 184° Digital Projection E-Vision 124-Series

Dieses Fulldome-Objektiv mit Lens Mount für die Digital Projection E-Vision 124-Serie wurde für kompatible Digital Projection 0,80"-1-Chip-DLP-Projektoren entwickelt. Die telezentrische Festoptik mit 3,5 mm Brennweite, Lichtstärke F2.2 und manuellem Fokus ermöglicht Fulldome-Projektionen mit einem maximalen vertikalen Projektionswinkel von 184°. Das Objektiv wurde für professionelle Dome-Anwendungen konzipiert und unterstützt eine gleichmäßige Bildprojektion auf vollständige Projektionskuppeln. Der Fokusbereich beträgt 600 mm bis unendlich.

Fulldome-Projektion für professionelle Anwendungen

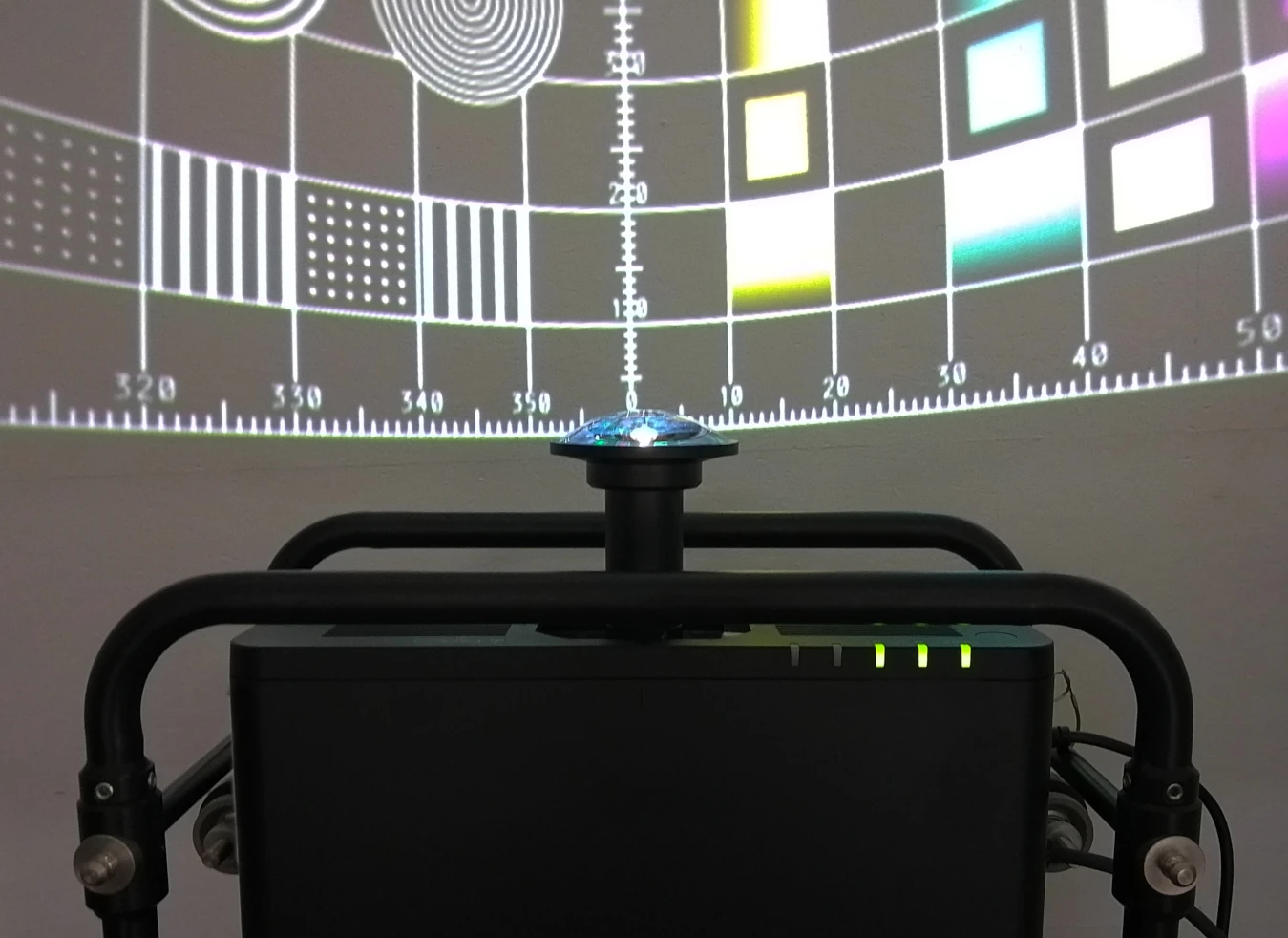

Das Objektiv wurde für die Projektion auf vollständige Dome-Kuppeln entwickelt. In Kombination mit kompatiblen Digital Projection Projektoren der E-Vision 124-Serie und 0,80"-1-Chip-DLP-Technologie wird ein maximaler vertikaler Projektionswinkel von 184° erreicht. Dadurch lässt sich eine vollständige Halbkugel mit einem einzelnen Projektor abdecken. Die Optik eignet sich für Planetarien, Wissenschaftszentren, Museen sowie weitere immersive Visualisierungsanwendungen.

Optische Auslegung und Bildqualität

Die Optik arbeitet mit einer Brennweite von 3,5 mm und einer Lichtstärke von F2,2. Der Bildkreis beträgt 10,8 mm und ist auf die Nutzung mit 0,8" Panels ausgelegt. Die MTF-Leistung liegt bei 66 % im Zentrum und 60 % am Rand bei 67 lp/mm, was eine gleichmäßige Detailwiedergabe über das Bildfeld unterstützt. Laterale Farbabweichungen sind mit unter 4 µm (R-G) beziehungsweise unter 2 µm (B-G) spezifiziert. Die F-Theta-Verzeichnung liegt bei maximal -1 %.

Kompatibilität

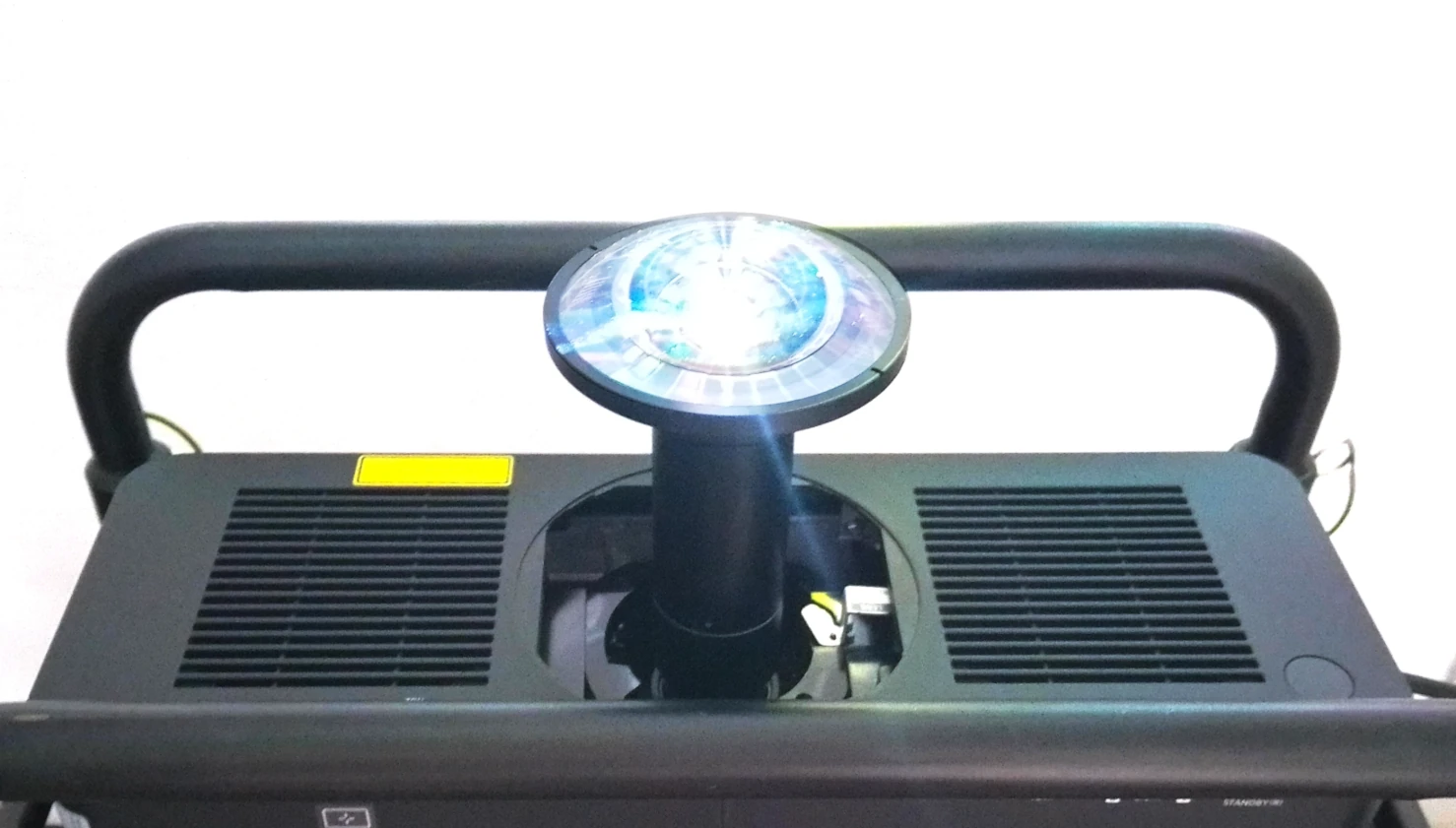

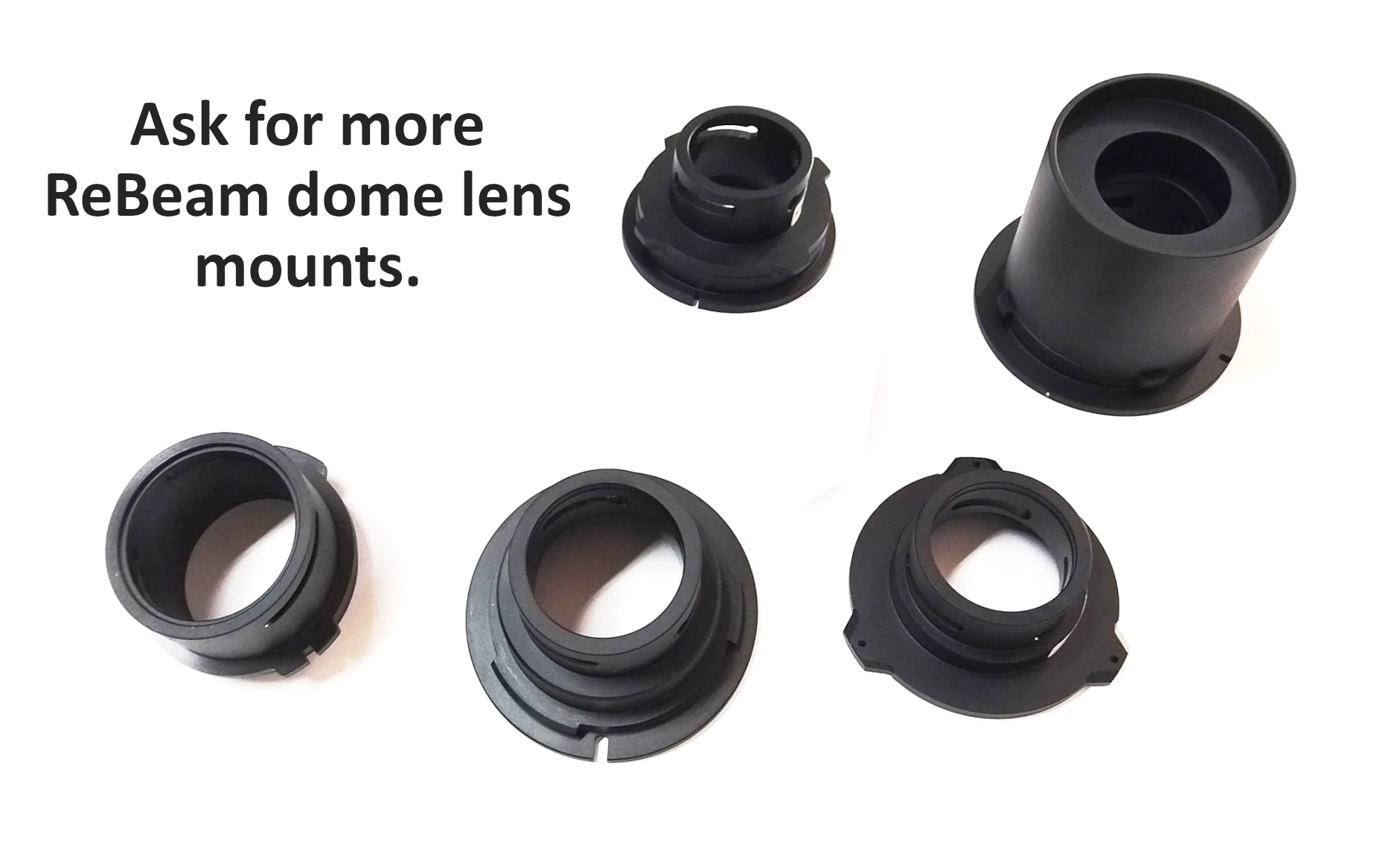

Diese Ausführung verfügt über einen Lens Mount für die Digital Projection E-Vision 124-Serie und ist für kompatible Digital Projection Projektoren mit 0,80"-1-Chip-DLP-Chips ausgelegt. Mit dieser Kombination wird ein maximaler vertikaler Projektionswinkel von 184° erreicht. Vor dem Einsatz sollte die Kompatibilität mit dem jeweiligen Projektormodell geprüft werden.

Robuste Konstruktion

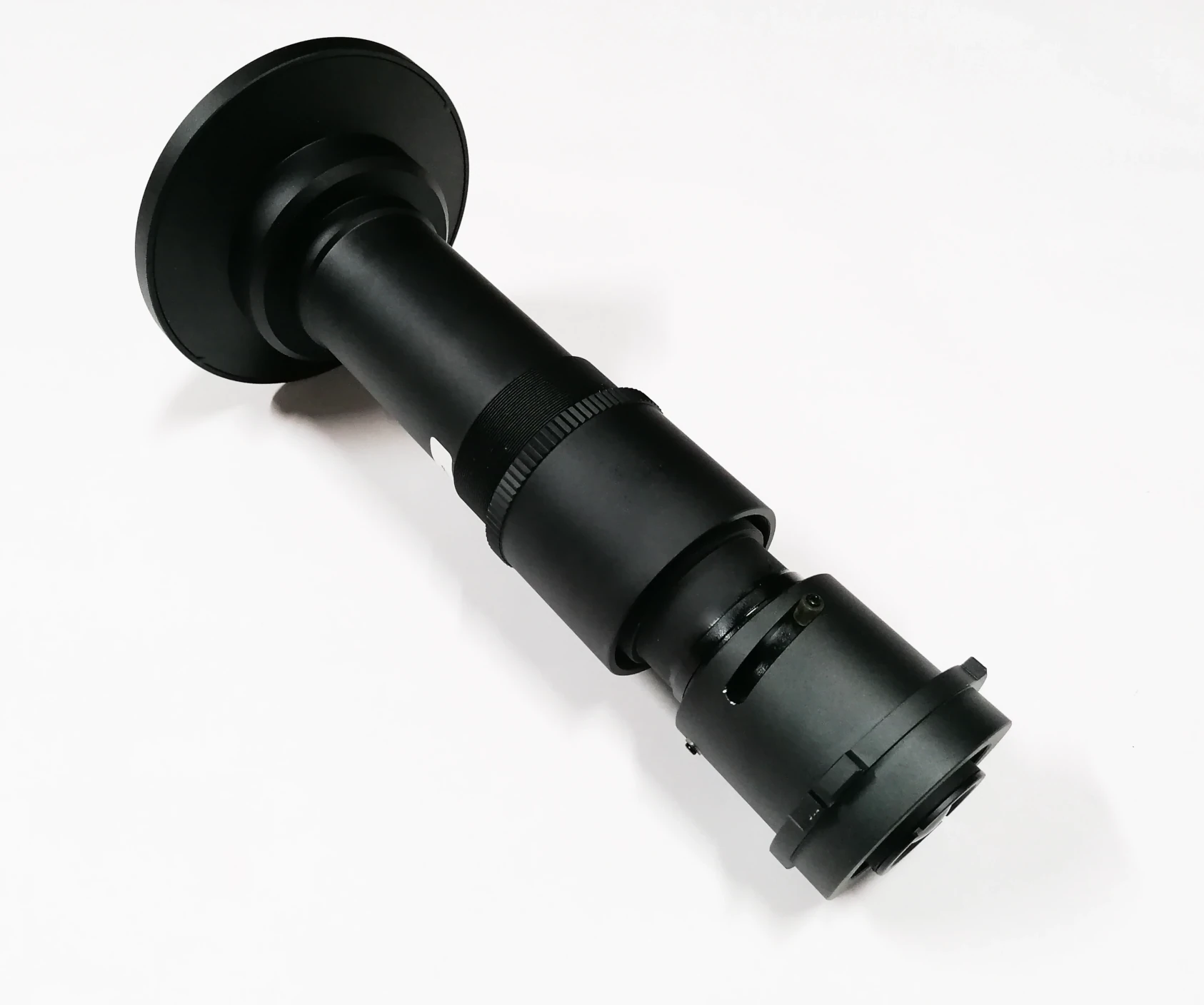

Das Objektiv besteht aus einer Metall-Glas-Konstruktion und besitzt Abmessungen von maximal 122 x 285 mm. Die hochwertige mechanische Ausführung wurde für den dauerhaften Einsatz in professionellen Fulldome-Projektionssystemen entwickelt.

Installationshinweise

Die Dome-Optik ist für spezialisierte Anwendungen mit gekrümmten Projektionsflächen ausgelegt. Aufgrund des extremen Projektionswinkels sind präzise Ausrichtung sowie projektorspezifische Kalibrierung und Warping erforderlich, um eine korrekte Bildgeometrie zu erzielen.
