ReBeam Domeoptik 154° für 0,67" DLP

Dieses Fulldome-Objektiv wurde für kompatible Projektoren mit 0,67"-1-Chip-DLP-Technologie entwickelt. Die telezentrische Festoptik mit 3,5 mm Brennweite, Lichtstärke F2.2 und manuellem Fokus ermöglicht Fulldome-Projektionen mit einem maximalen vertikalen Projektionswinkel von 154°. Das Objektiv wurde für professionelle Dome-Anwendungen konzipiert und unterstützt eine gleichmäßige Bildprojektion auf vollständige Projektionskuppeln. Der Fokusbereich beträgt 600 mm bis unendlich.

Fulldome-Projektion für professionelle Anwendungen

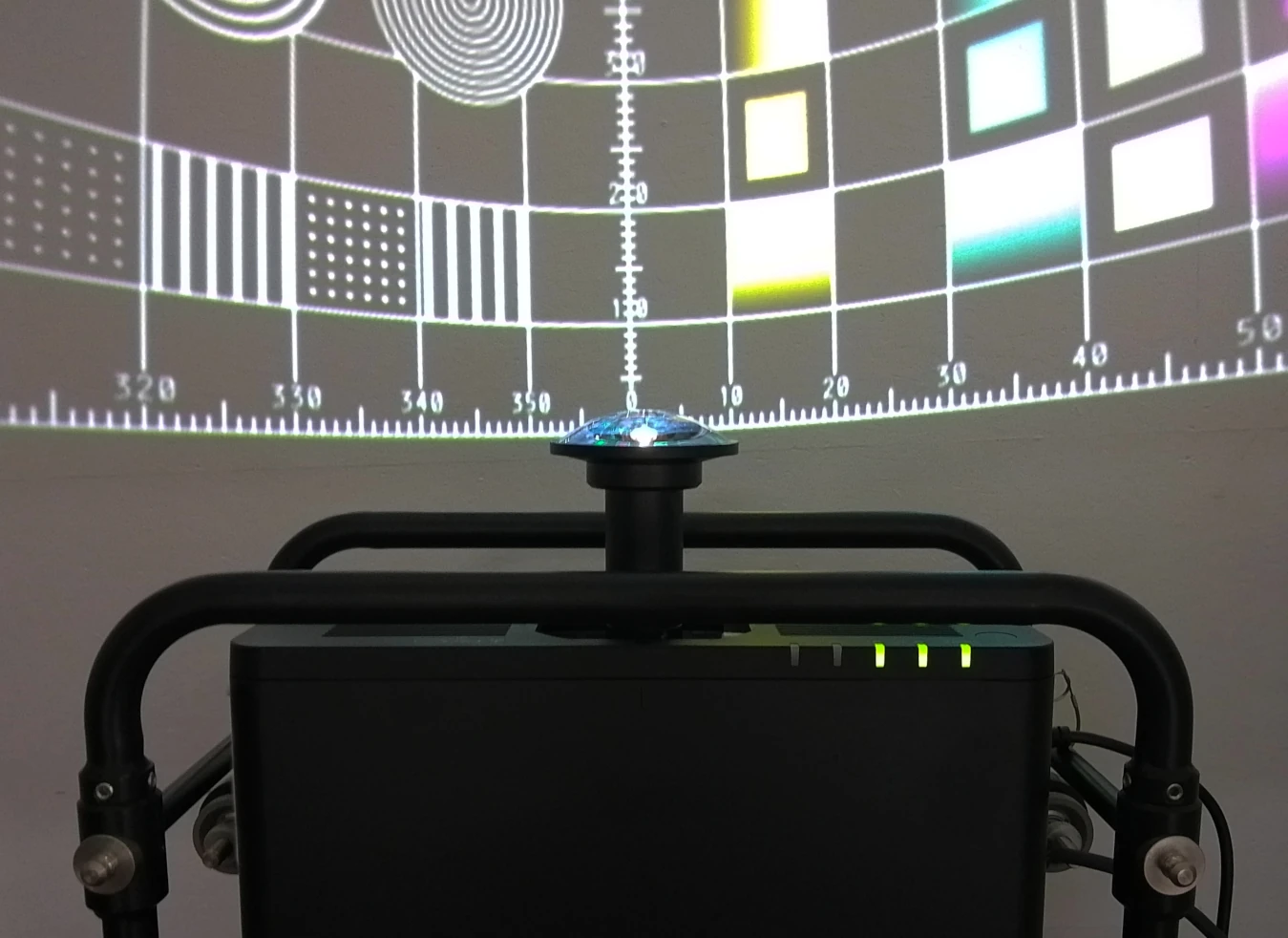

Das Objektiv wurde für die Projektion auf vollständige Dome-Kuppeln entwickelt. In Verbindung mit kompatiblen 0,67"-1-Chip-DLP-Projektoren wird ein maximaler vertikaler Projektionswinkel von 154° erreicht. Die Optik eignet sich für Planetarien, Wissenschaftszentren, Museen sowie weitere immersive Visualisierungsanwendungen mit kuppelförmigen Projektionsflächen.

Optische Auslegung und Bildqualität

Die Optik arbeitet mit einer Brennweite von 3,5 mm und einer Lichtstärke von F2,2. Der Bildkreis beträgt 10,8 mm und ist auf die Nutzung mit 0,8" Panels ausgelegt. Die MTF-Leistung liegt bei 66 % im Zentrum und 60 % am Rand bei 67 lp/mm, was eine gleichmäßige Detailwiedergabe über das Bildfeld unterstützt. Laterale Farbabweichungen sind mit unter 4 µm (R-G) beziehungsweise unter 2 µm (B-G) spezifiziert. Die F-Theta-Verzeichnung liegt bei maximal -1 %.

Kompatibilität

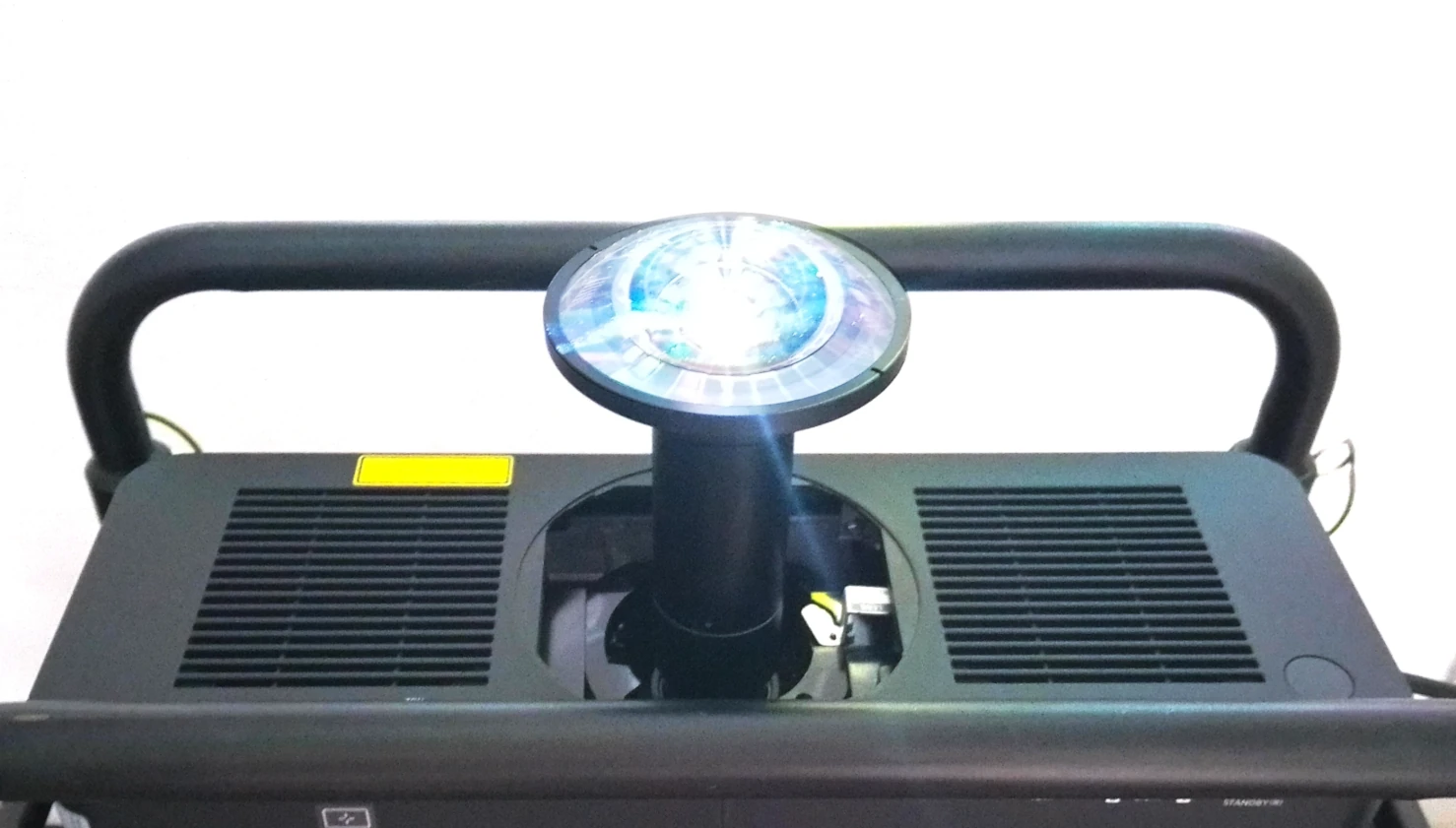

Diese Ausführung wurde für kompatible Projektoren mit 0,67"-1-Chip-DLP-Technologie entwickelt. Aufgrund der verwendeten Panelgröße wird ein maximaler vertikaler Projektionswinkel von 154° erzielt. Die Kompatibilität sollte vor dem Einsatz anhand des jeweiligen Projektormodells geprüft werden.

Robuste Konstruktion

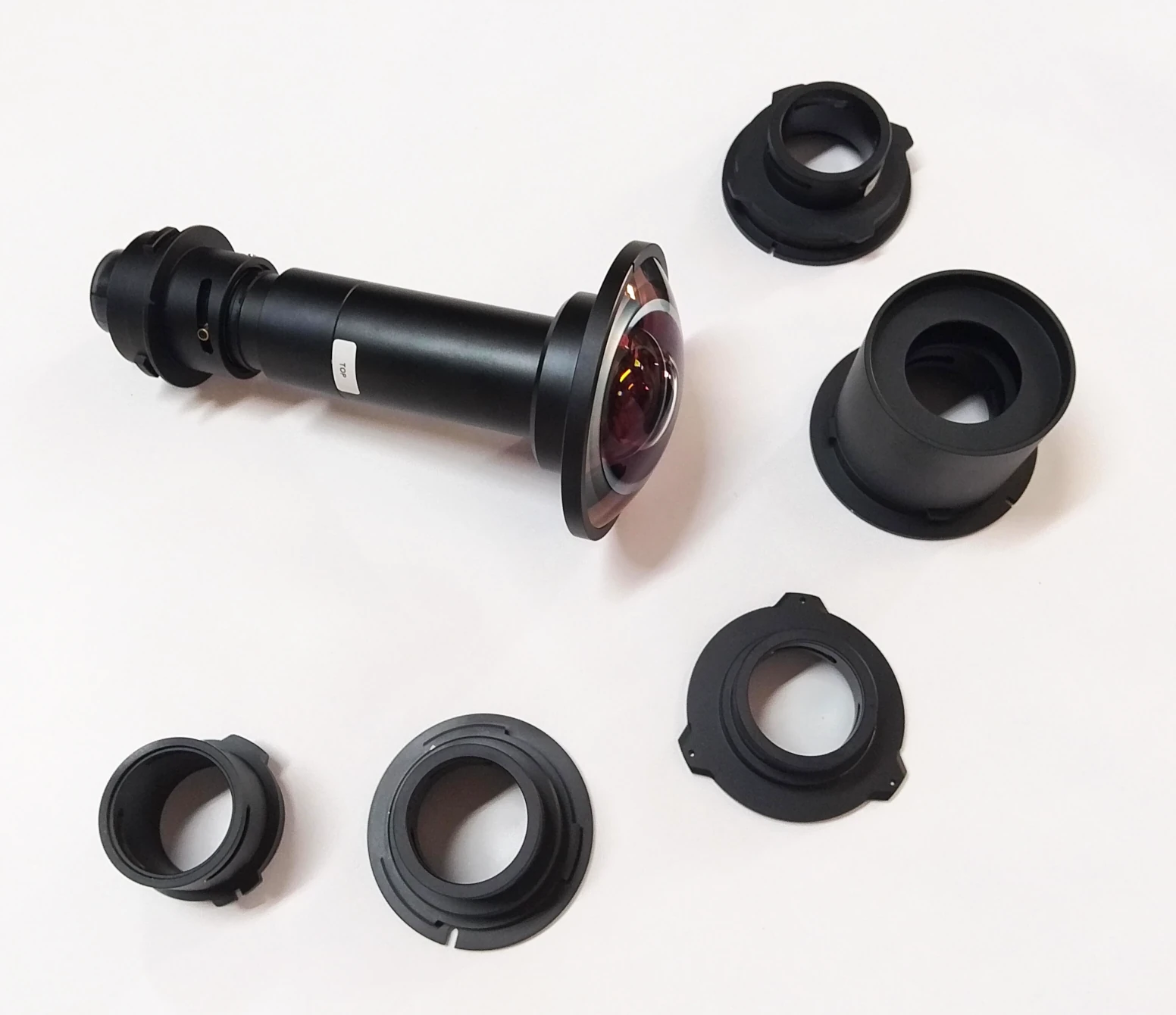

Das Objektiv besteht aus einer Metall-Glas-Konstruktion und besitzt Abmessungen von maximal 122 x 285 mm. Die hochwertige mechanische Ausführung wurde für den dauerhaften Einsatz in professionellen Fulldome-Projektionssystemen entwickelt.

Installationshinweise

Die Dome-Optik ist für spezialisierte Anwendungen mit gekrümmten Projektionsflächen ausgelegt. Aufgrund des extremen Projektionswinkels sind präzise Ausrichtung sowie projektorspezifische Kalibrierung und Warping erforderlich, um eine korrekte Bildgeometrie zu erzielen.
