Mirror Head Barco G50 Series

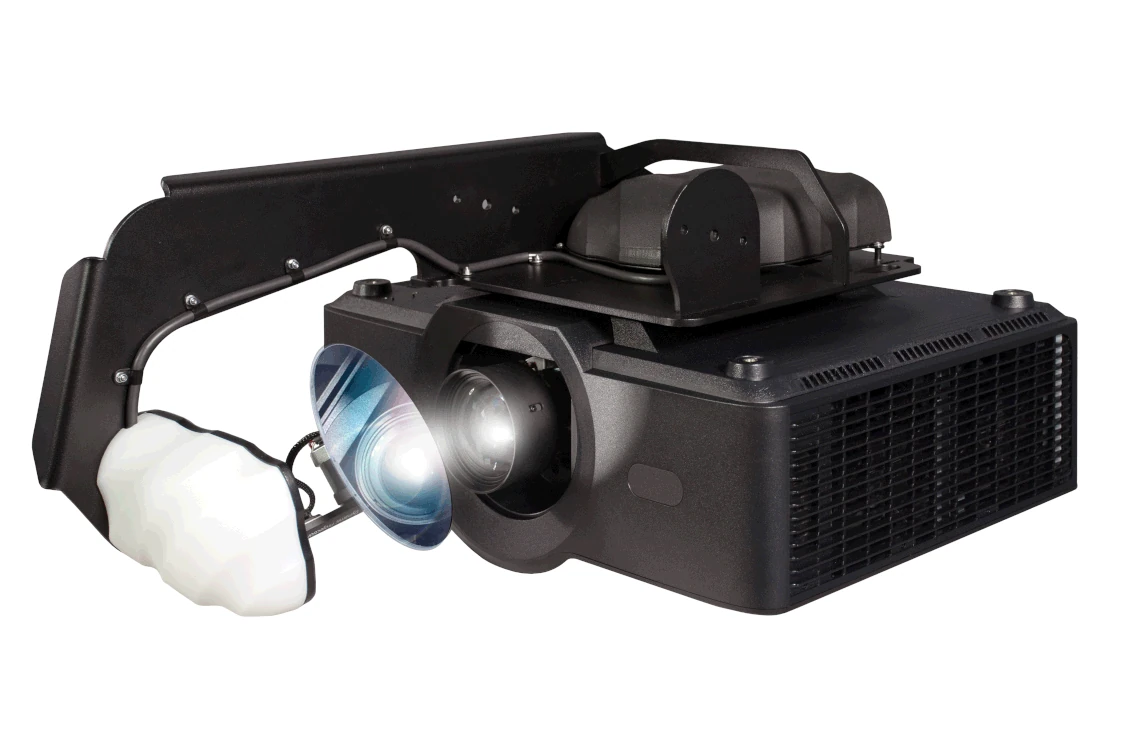

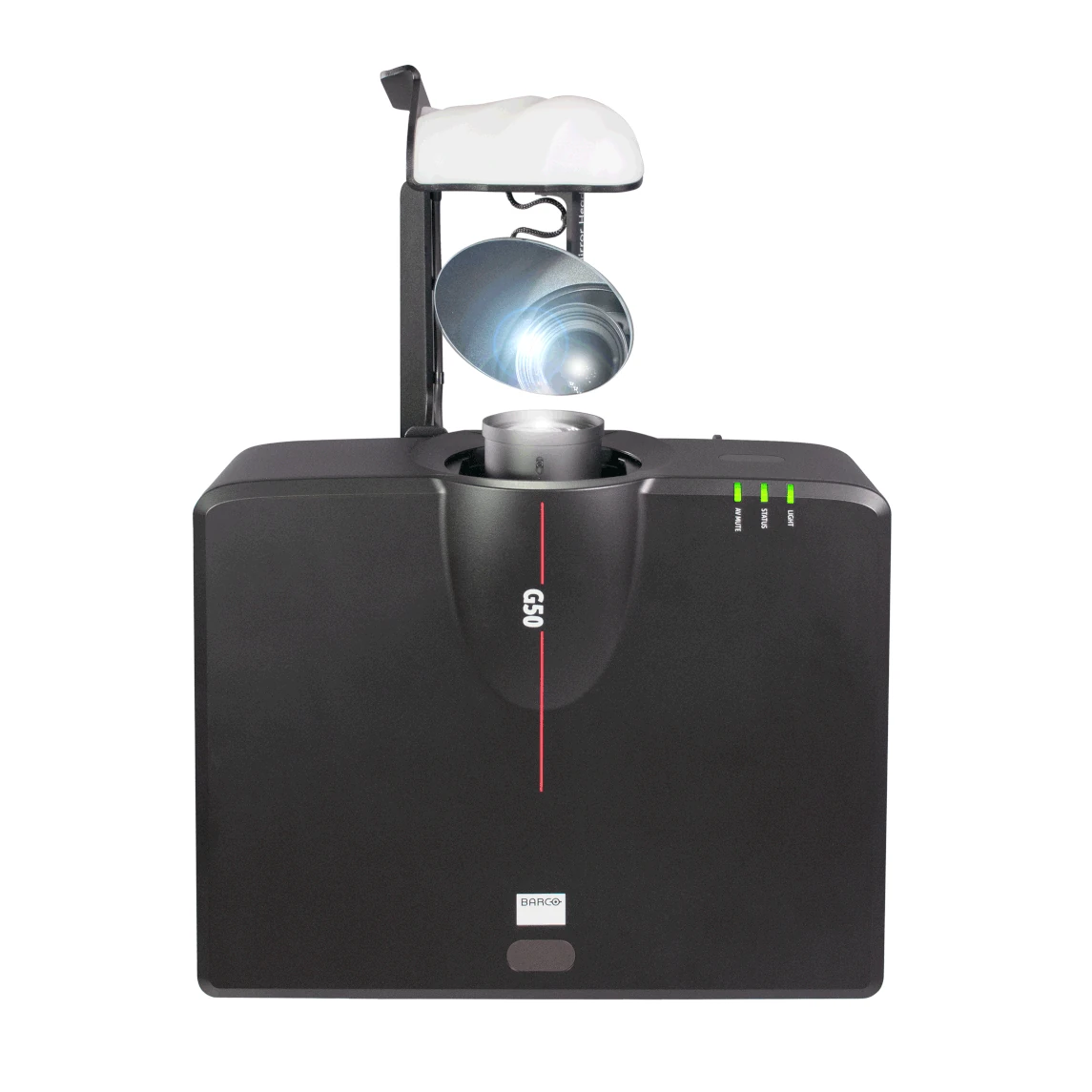

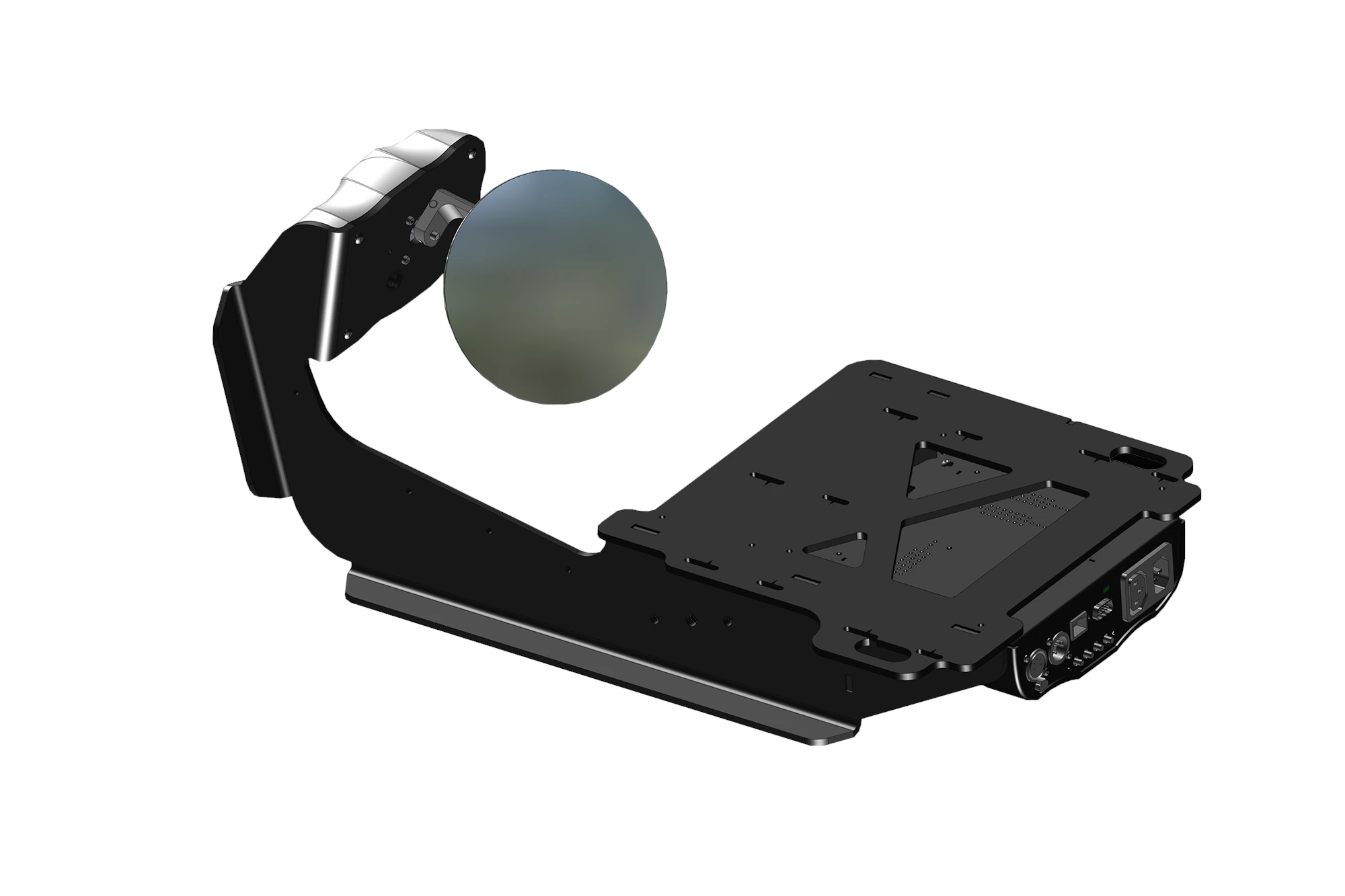

Der Dynamic Projection Institute Mirror Head MH09-G50L erweitert kompatible Barco Projektoren um eine digital steuerbare Spiegelmechanik zur dynamischen Umlenkung von Projektionen innerhalb professioneller AV-Installationen. Das System kombiniert eine projektorspezifische Montageplattform mit einem motorisierten Präzisionsspiegel und ermöglicht die gezielte Positionierung bewegter oder statischer Inhalte auf unterschiedliche Projektionsflächen innerhalb eines Raumes. Der Mirror Head MH09-G50L wurde speziell für die Barco G50-Serie entwickelt und eignet sich für immersive Installationen, Architekturprojektionen, Museumsanwendungen, Retail-Umgebungen oder Eventproduktionen.

Dynamische Projektionsumlenkung für flexible Raumkonzepte

Mit dem Mirror Head MH09-G50L lassen sich Projektionen aktiv im Raum bewegen oder zwischen unterschiedlichen Projektionsflächen umschalten. Dadurch können einzelne Projektoren mehrere Projektionsbereiche innerhalb einer Installation bespielen und dynamische Projektionsszenarien realisieren. Die hochauflösende PAN/TILT-Steuerung unterstützt präzise Spiegelbewegungen für wechselnde Projektionswinkel, kinetische Projektionskonzepte oder interaktive Rauminstallationen.

Optimiert für die Barco G50-Serie

Die mechanische Konstruktion sowie die Spiegeloptik wurden speziell für die Projektoren der Barco G50-Serie entwickelt. Unterstützt werden unter anderem die Modelle G50-W6, G50-W7 und G50-W8 mit WUXGA-Auflösung und Lichtleistungen bis 8.300 Lumen. Der Mirror Head unterstützt verschiedene kompatible G-Lens Objektive mit Ratios von 1,22-5,50:1. Für die maximale Bewegungsfreiheit der Spiegelmechanik empfiehlt Dynamic Projection Institute ein Throw Ratio oberhalb von 1,40:1.

Präzise Steuerung und reproduzierbare Bewegungsabläufe

Die Spiegelsteuerung erfolgt über DMX-512 mit 14 DMX-Kanälen sowie zusätzlich über Art-Net, HTTP-Control und MQTT-Kommunikation. Hochauflösende Mikro-Schrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise PAN/TILT-Bewegungen mit einer Positioniergenauigkeit von etwa 0,01° sowie einer absoluten Wiederholgenauigkeit unter 0,03°. Das vorinstallierte DPCC Web-Interface ermöglicht die browserbasierte Steuerung dynamischer Projektionen innerhalb komplexer Show- und Installationsumgebungen.

Robuste Konstruktion für professionelle Anwendungen

Der Mirror Head verwendet einen spezialbeschichteten Front Surface Mirror mit etwa 98 % Reflexionsgrad und eine pulverbeschichtete Stahlkonstruktion für den langfristigen professionellen Einsatz. Die Spiegelmechanik arbeitet passiv und lüfterlos. Das System ist für dauerhafte Nutzung innerhalb von Architekturprojektionen, Installationsumgebungen und Eventproduktionen ausgelegt.

Technische Merkmale

• Digital steuerbarer Projektionsspiegel für dynamische Projektionen
• Kompatibel mit der Barco G50-Serie
• Unterstützt Barco G50-W6, G50-W7 und G50-W8
• 16bit PAN/TILT-Steuerung mit hochauflösenden Mikro-Schrittmotoren
• DMX-512 Steuerung über 14 DMX-Kanäle
• Art-Net, HTTP-Control und MQTT-Unterstützung
• Absolute Wiederholgenauigkeit unter 0,03°
• Positioniergenauigkeit bis ca. 0,01°
• Front Surface Mirror mit ca. 98 % Reflexionsgrad
• Wartungsfreier Direktantrieb
• Selbstkalibrierende Spiegelpositionierung
• RS232-Projektorsteuerung integriert
• DPCC Web-Interface für browserbasierte Showsteuerung
• Passive, lüfterlose Kühlung
• Pulverbeschichtete Stahlkonstruktion

Mechanische Daten

• Abmessungen: 486 x 661 x 285 mm
• Gesamtgewicht mit Projektor: 21 kg
• Projektorgewicht: 12 kg
• Mirror Head Einheit: 9 kg
• Empfohlenes Throw Ratio: > 1,40:1
• Kompatible Ratios: 1,22-5,50:1
• Betriebstemperatur: 5-35 °C
• Luftfeuchtigkeit: 20-80 % nicht kondensierend
• Stromversorgung: 100-240 V / 50-60 Hz
