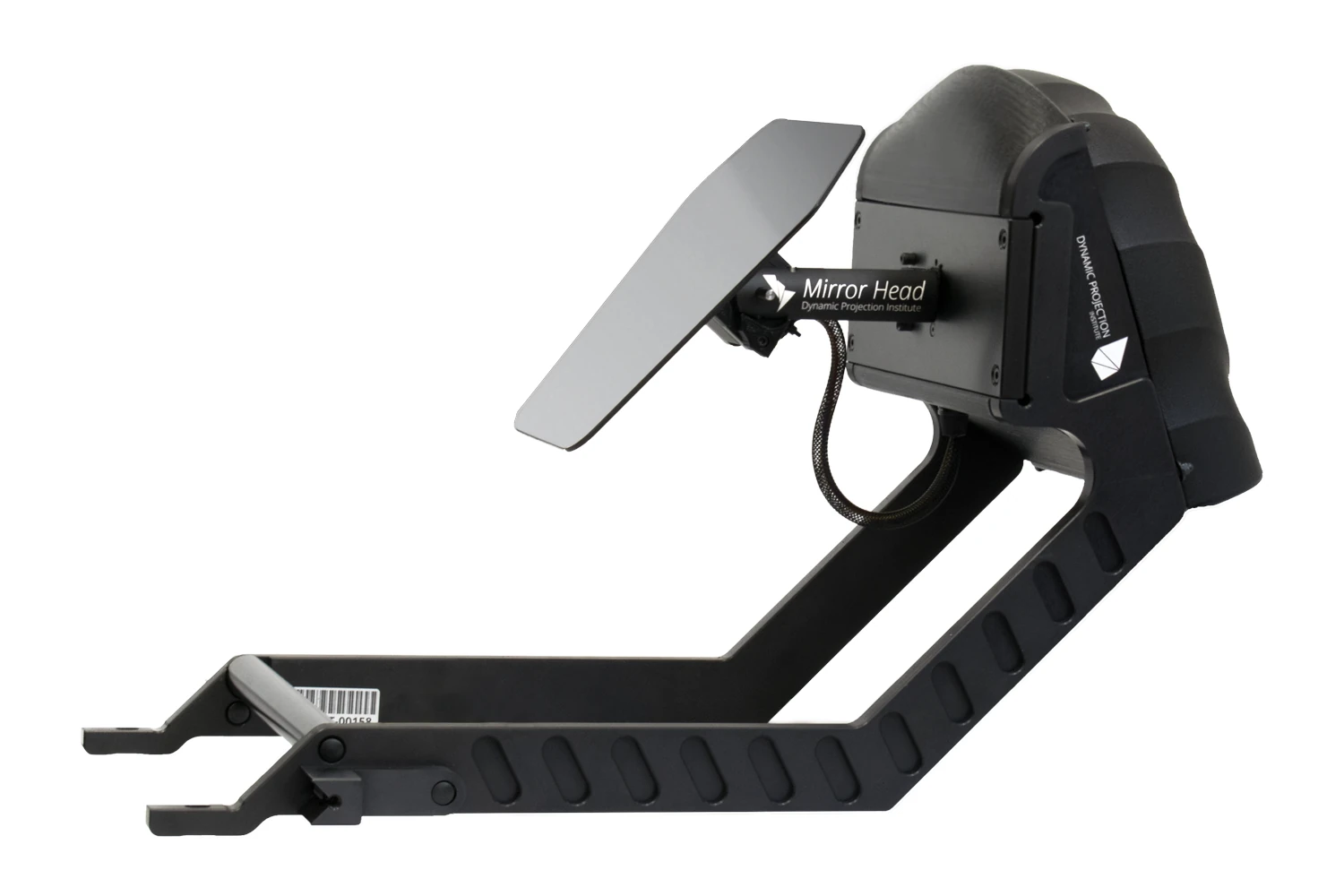

Mirror Head 36 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH36 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul für Projektoren der Panasonic PT-RQ35K Serie. Das System erweitert kompatible 3-Chip DLP Projektoren um eine hochpräzise PAN/TILT-Spiegelsteuerung und ermöglicht die dynamische Umlenkung sowie Positionierung von Projektionen innerhalb professioneller AV-Umgebungen. Durch die Kombination aus DMX-, Art-Net-, HTTP- und MQTT-Steuerung, selbstkalibrierender Spiegelmechanik sowie einer speziell für Rental-, Touring- und Eventanwendungen entwickelten Konstruktion eignet sich der MH36 für Projection Mapping, immersive Installationen, Architekturprojektionen, Großveranstaltungen und dynamische Medieninszenierungen mit hoher Lichtleistung.

Dynamische Projektionen für die Panasonic PT-RQ35K Plattform

Der MH36 erweitert kompatible Panasonic Projektoren um eine präzise steuerbare Spiegelmechanik, mit der sich Projektionen gezielt bewegen, ausrichten und reproduzierbar abrufen lassen. Dadurch können Inhalte flexibel zwischen unterschiedlichen Projektionsflächen verteilt oder komplexe Showabläufe innerhalb einer Installation umgesetzt werden. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt dauerhaft präzise und reproduzierbare Projektionsergebnisse.

Rental Edition für High-Brightness Touring-Anwendungen

Die MH36 Rental Edition wurde für professionelle Rental-, Touring- und Eventumgebungen entwickelt, in denen leistungsstarke Projektionssysteme zum Einsatz kommen. Die Konstruktion unterstützt die Integration in professionelle Projektorrahmen und Rigging-Systeme und ermöglicht eine schnelle Montage innerhalb temporärer Projektionsinstallationen. Dadurch eignet sich das System besonders für Großveranstaltungen, Projection Mapping, immersive Erlebniswelten, Messeanwendungen und anspruchsvolle Medieninstallationen mit regelmäßig wechselnden Projektionsanforderungen.

Moderne Steuerungsplattform für professionelle Showproduktionen

Für die Integration in moderne Mediensteuerungssysteme unterstützt der MH36 DMX-512, Art-Net über RJ45, HTTP Control sowie MQTT Publish- und Subscribe-Kommunikation. Zusätzlich steht eine RS232-Schnittstelle zur direkten Projektorsteuerung zur Verfügung. Über das integrierte DPCC Web Interface lassen sich Bewegungsprofile, Projektionsabläufe und Steuerungsparameter komfortabel konfigurieren und verwalten. Die Steuerungsplattform wurde speziell für professionelle Show-, Medien- und Eventanwendungen entwickelt.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung
• Art-Net Netzwerksteuerung
• HTTP Control Protocol
• MQTT Publish & Subscribe
• RS232 Projektorsteuerung
• DPCC Web Interface
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°

Front Surface Mirror für leistungsstarke Projektionssysteme

Der MH36 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Das Spiegelsystem wurde für die Anforderungen der Panasonic PT-RQ35K Plattform ausgelegt und unterstützt eine effiziente Umlenkung des Projektionsstrahls bei hoher Bildqualität. Die passive Kühlung arbeitet ohne zusätzliche Lüfter innerhalb des Mirror Heads und unterstützt einen geräuscharmen Betrieb.

Kompatibel mit der Panasonic PT-RQ35K Serie

Der MH36 wurde für ausgewählte Projektoren der Panasonic PT-RQ35K Plattform entwickelt. Die Kombination aus hoher Lichtleistung, nativer 4K-Projektion und dynamischer Spiegelsteuerung eröffnet vielfältige Möglichkeiten für immersive Installationen, Architekturprojektionen, Erlebniswelten, Projection Mapping und professionelle Eventtechnik. Für den Betrieb empfiehlt Dynamic Projection Institute eine minimale Throw Ratio von 1,40:1.

Made in Austria

Der MH36 wird von Dynamic Projection Institute in Österreich entwickelt und gefertigt. Die eloxierte Leichtmetallkonstruktion, die wartungsfreien Direktantriebe sowie die auf professionelle AV-Anwendungen ausgelegte Mechanik unterstützen einen langfristig zuverlässigen Betrieb innerhalb von Festinstallationen, Eventproduktionen und Touring-Umgebungen.
