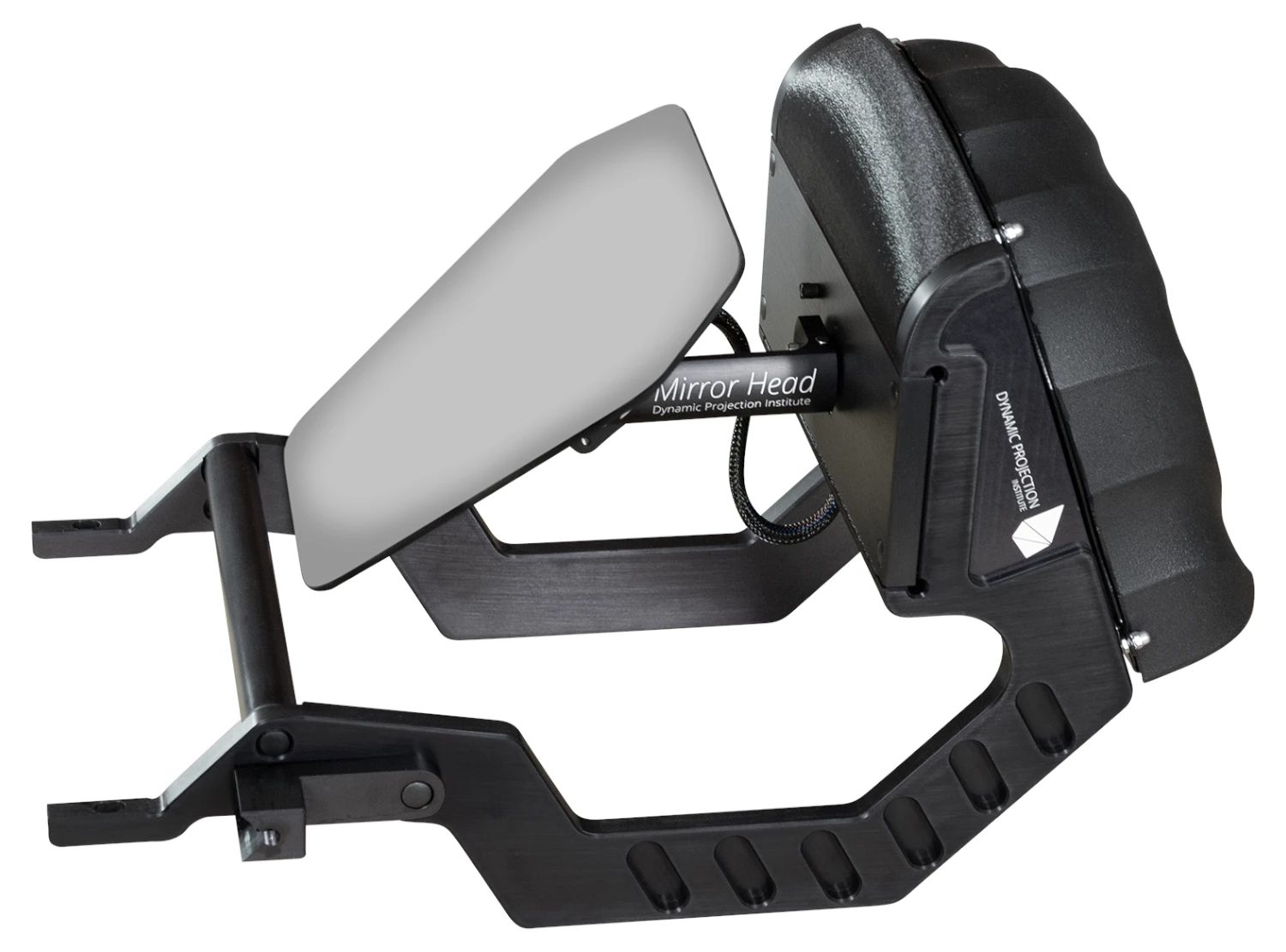

Mirror Head 35 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH35 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul für Projektoren der Panasonic PT-MZ16K Serie. Das System erweitert kompatible LCD-Laserprojektoren um eine hochpräzise PAN/TILT-Spiegelsteuerung und ermöglicht die dynamische Umlenkung sowie Positionierung von Projektionen innerhalb professioneller AV-Umgebungen. Durch die Kombination aus DMX-, Art-Net-, HTTP- und MQTT-Steuerung, selbstkalibrierender Spiegelmechanik sowie einer speziell für Rental-, Touring- und Eventanwendungen entwickelten Konstruktion eignet sich der MH35 für Projection Mapping, immersive Installationen, Messeprojekte, Live-Events und dynamische Medieninszenierungen.

Dynamische Projektionen für die Panasonic PT-MZ16K Plattform

Der MH35 erweitert kompatible Panasonic Projektoren um eine präzise steuerbare Spiegelmechanik, mit der sich Projektionen gezielt bewegen, ausrichten und reproduzierbar abrufen lassen. Dadurch können Inhalte flexibel zwischen unterschiedlichen Projektionsflächen verteilt oder dynamische Projektionseffekte innerhalb einer Installation realisiert werden. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt dabei dauerhaft präzise und reproduzierbare Projektionsergebnisse.

Rental Edition für flexible Event- und Touring-Anwendungen

Die MH35 Rental Edition wurde speziell für professionelle Rental-, Touring- und Eventumgebungen entwickelt. Die Konstruktion unterstützt die Integration in professionelle Projektorrahmen und Rigging-Systeme und ermöglicht eine schnelle Montage innerhalb temporärer Projektionsinstallationen. Dadurch eignet sich das System insbesondere für Messebau, Corporate Events, Live-Produktionen, immersive Erlebniswelten und temporäre Medieninstallationen mit wechselnden Projektionsanforderungen.

Moderne Steuerungsplattform für professionelle AV-Umgebungen

Für die Integration in moderne Mediensteuerungssysteme unterstützt der MH35 DMX-512, Art-Net über RJ45, HTTP Control sowie MQTT Publish- und Subscribe-Kommunikation. Zusätzlich steht eine RS232-Schnittstelle zur direkten Projektorsteuerung zur Verfügung. Über das integrierte DPCC Web Interface lassen sich Bewegungsprofile, Projektionsabläufe und Steuerungsparameter komfortabel konfigurieren und verwalten. Die Steuerungsplattform wurde für professionelle Show-, Medien- und Eventanwendungen entwickelt.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung
• Art-Net Netzwerksteuerung
• HTTP Control Protocol
• MQTT Publish & Subscribe
• RS232 Projektorsteuerung
• DPCC Web Interface
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°

Front Surface Mirror für effiziente Strahlumlenkung

Der MH35 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Das Spiegelsystem wurde für die Anforderungen der Panasonic PT-MZ16K Plattform ausgelegt und unterstützt eine effiziente Umlenkung des Projektionsstrahls bei hoher Bildqualität. Die passive Kühlung arbeitet ohne zusätzliche Lüfter innerhalb des Mirror Heads und unterstützt einen geräuscharmen Betrieb.

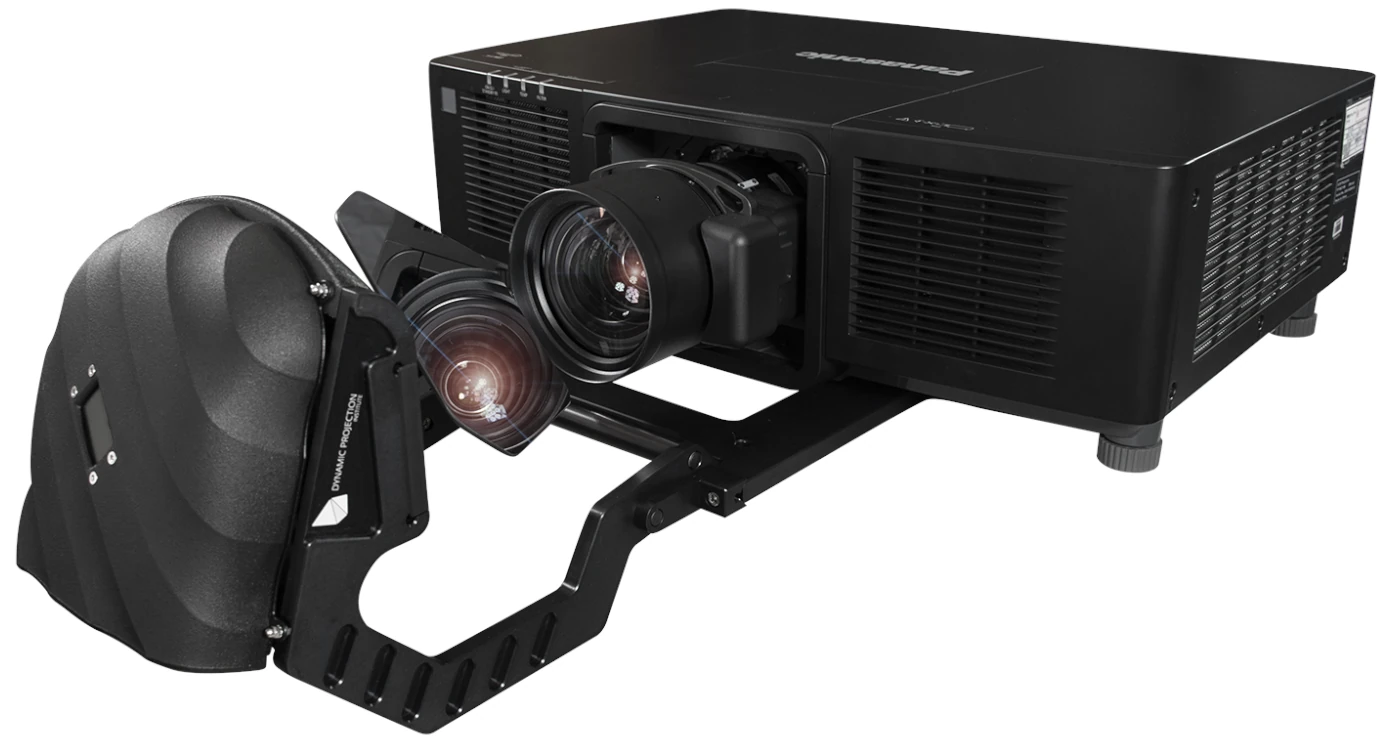

Kompatibel mit der Panasonic PT-MZ16K Serie

Der MH35 wurde für ausgewählte Projektoren der Panasonic PT-MZ16K Plattform entwickelt. Die Kombination aus hoher Lichtleistung, kompaktem Gehäusedesign und dynamischer Spiegelsteuerung eröffnet vielfältige Möglichkeiten für immersive Installationen, Museumsanwendungen, Architekturprojektionen, Erlebniswelten und professionelle Eventtechnik. Für den Betrieb empfiehlt Dynamic Projection Institute eine minimale Throw Ratio von 1,40:1.

Made in Austria

Der MH35 wird von Dynamic Projection Institute in Österreich entwickelt und gefertigt. Die eloxierte Leichtmetallkonstruktion, die wartungsfreien Direktantriebe sowie die auf professionelle AV-Anwendungen ausgelegte Mechanik unterstützen einen langfristig zuverlässigen Betrieb innerhalb von Festinstallationen, Eventproduktionen und Touring-Umgebungen.
