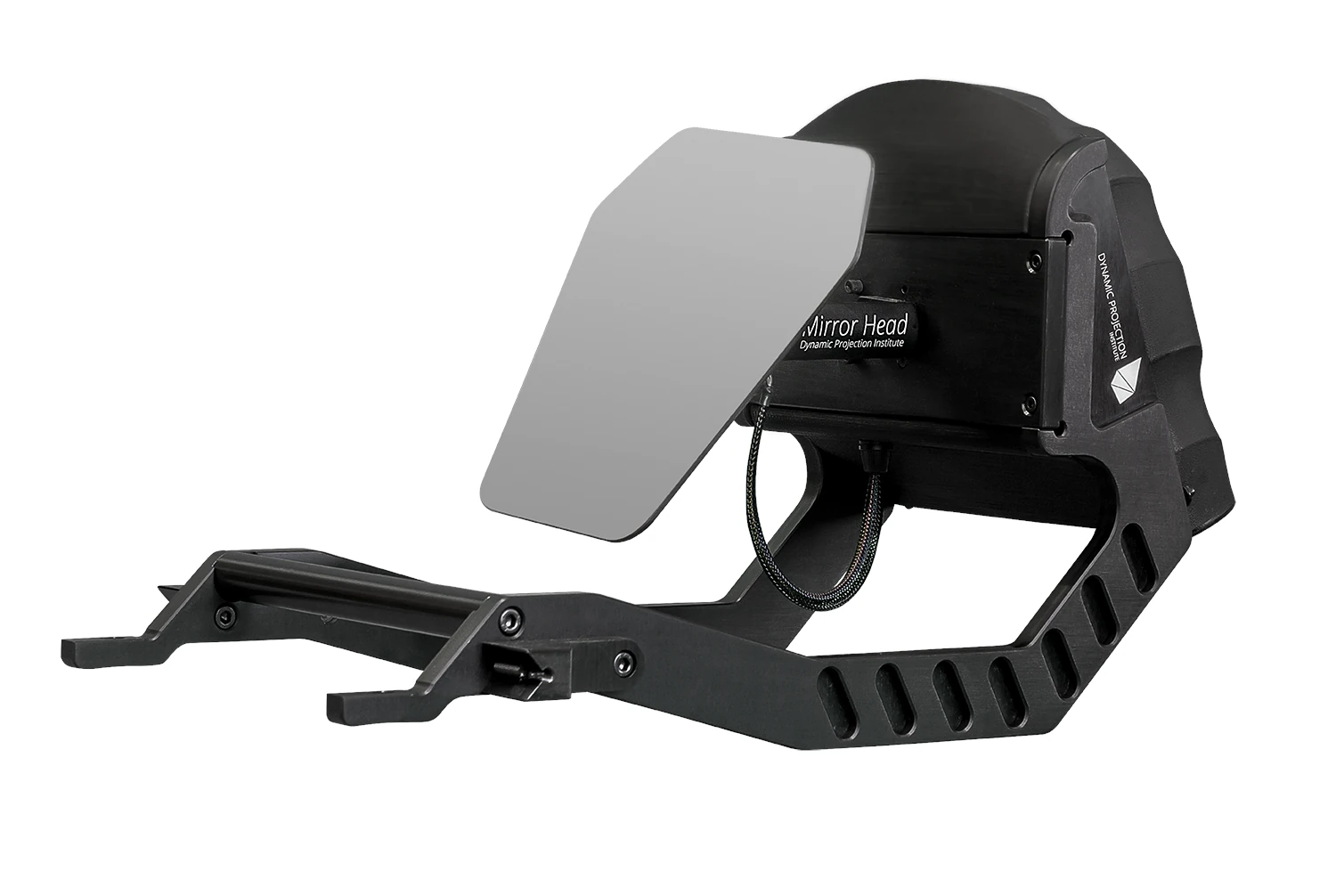

Mirror Head 27 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH27 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul für die Projektoren der Digital Projection M-Vision Laser Serie. Das System ermöglicht die präzise Umlenkung und Positionierung von Projektionen innerhalb professioneller AV-Umgebungen und erweitert kompatible Projektoren um eine hochauflösende PAN/TILT-Spiegelsteuerung. Durch die Kombination aus DMX- und Art-Net-Anbindung, selbstkalibrierender Spiegelmechanik sowie einer speziell für Rental-, Touring- und Eventanwendungen entwickelten Konstruktion eignet sich der MH27 für Projection Mapping, immersive Installationen, Medieninszenierungen, Messeprojekte und dynamische Projektionen auf wechselnden Projektionsflächen.

Dynamische Projektionen für die Digital Projection M-Vision Plattform

Der MH27 erweitert kompatible Projektoren der M-Vision Serie um eine präzise steuerbare Spiegelmechanik, mit der sich Projektionen gezielt bewegen, ausrichten und reproduzierbar abrufen lassen. Dadurch können mehrere Projektionsflächen mit einem einzelnen Projektor bespielt oder Inhalte dynamisch innerhalb eines Raumes verteilt werden. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt langfristig stabile Projektionsergebnisse.

Rental Edition für professionelle Eventtechnik

Die MH27 Rental Edition wurde für den Einsatz in professionellen Rental- und Touring-Umgebungen entwickelt. Die Konstruktion unterstützt die Integration in Projektorrahmen und Rigging-Systeme und ermöglicht eine schnelle sowie sichere Montage innerhalb temporärer Projektionsinstallationen. Dadurch eignet sich das System besonders für Live-Events, Touring-Produktionen, Messebau, Projection Mapping und immersive Erlebniswelten mit regelmäßig wechselnden Projektionsszenarien.

Steuerung und Medienintegration

Für die Integration in moderne Mediensteuerungssysteme unterstützt der MH27 DMX-512 über 14 DMX-Kanäle, DMX-IN und DMX-OUT, Art-Net über RJ45 sowie eine RS232-Schnittstelle zur Projektorsteuerung. Hochauflösende Mikroschrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise Bewegungsabläufe bei hoher Wiederholgenauigkeit. Ein integriertes LED-Display unterstützt die lokale Konfiguration direkt am Gerät.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung über 14 DMX-Kanäle
• DMX-IN und DMX-OUT
• Art-Net Netzwerksteuerung
• RS232 Projektorsteuerung
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°
• Wartungsfreier Direktantrieb
• Schnelle Snap-In-Montage

Front Surface Mirror für professionelle Projektionen

Der MH27 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Das Spiegelsystem wurde auf die Anforderungen der Digital Projection M-Vision Plattform abgestimmt und unterstützt eine effiziente Umlenkung des Projektionsstrahls bei hoher Bildqualität. Die passive Kühlung arbeitet ohne zusätzliche Lüfter innerhalb des Mirror Heads und unterstützt einen geräuscharmen Betrieb.

Kompatible Projektorplattformen

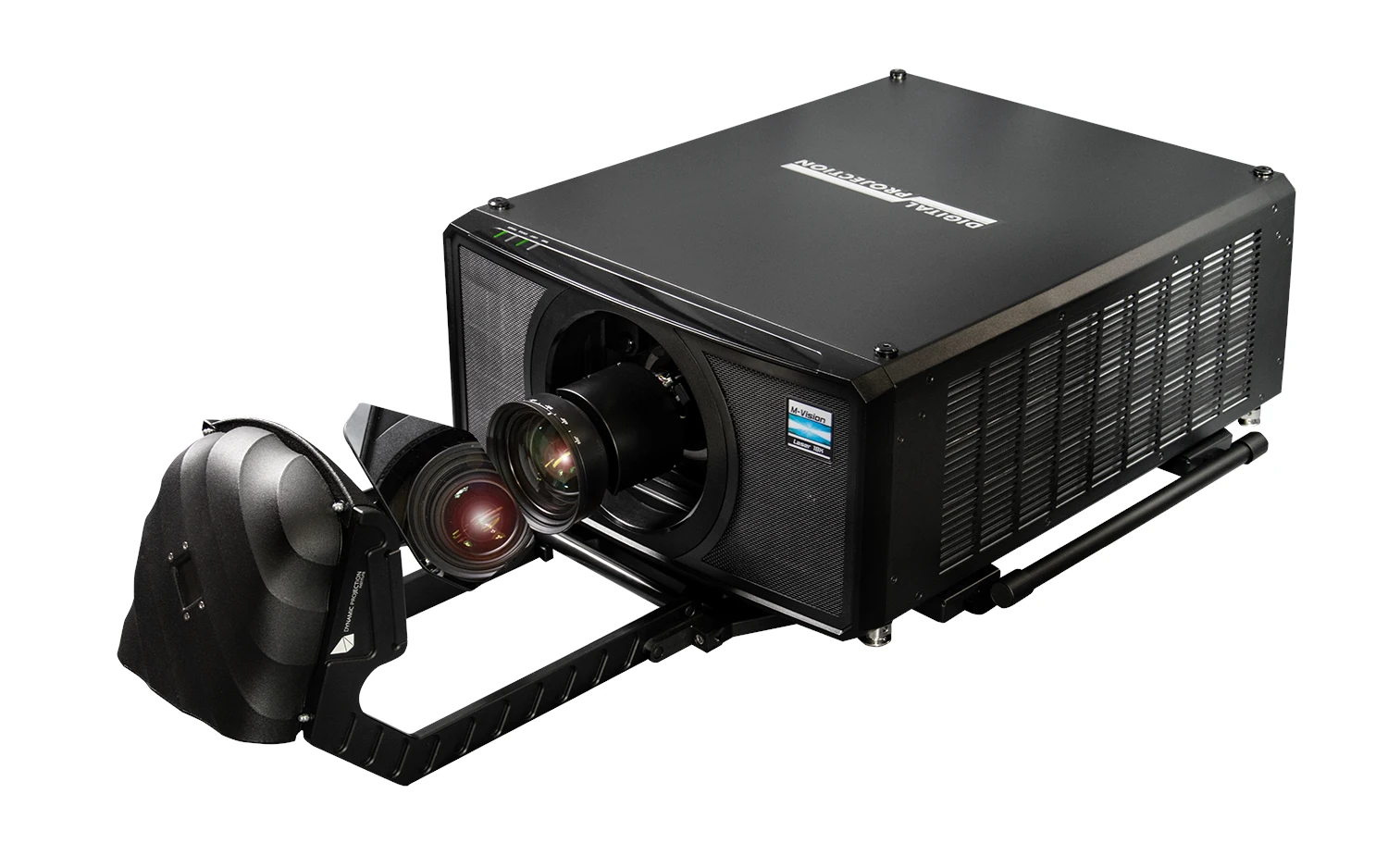

Der MH27 wurde für ausgewählte Projektoren der Digital Projection M-Vision Laser Serie entwickelt. Die Plattform eignet sich für leistungsstarke Installations- und Eventprojektoren der M-Vision Familie und unterstützt unterschiedliche Objektivkonfigurationen innerhalb professioneller Projektionsumgebungen. Die empfohlene minimale Throw Ratio liegt bei 1,40:1, um den vollen Bewegungsbereich der Spiegelmechanik nutzen zu können.

Made in Austria

Der MH27 wird von Dynamic Projection Institute in Österreich entwickelt und gefertigt. Die eloxierte Leichtmetallkonstruktion, die wartungsfreien Direktantriebe sowie die auf professionelle AV-Anwendungen ausgelegte Mechanik unterstützen einen langfristig zuverlässigen Betrieb innerhalb von Festinstallationen, Eventproduktionen und Touring-Umgebungen.
