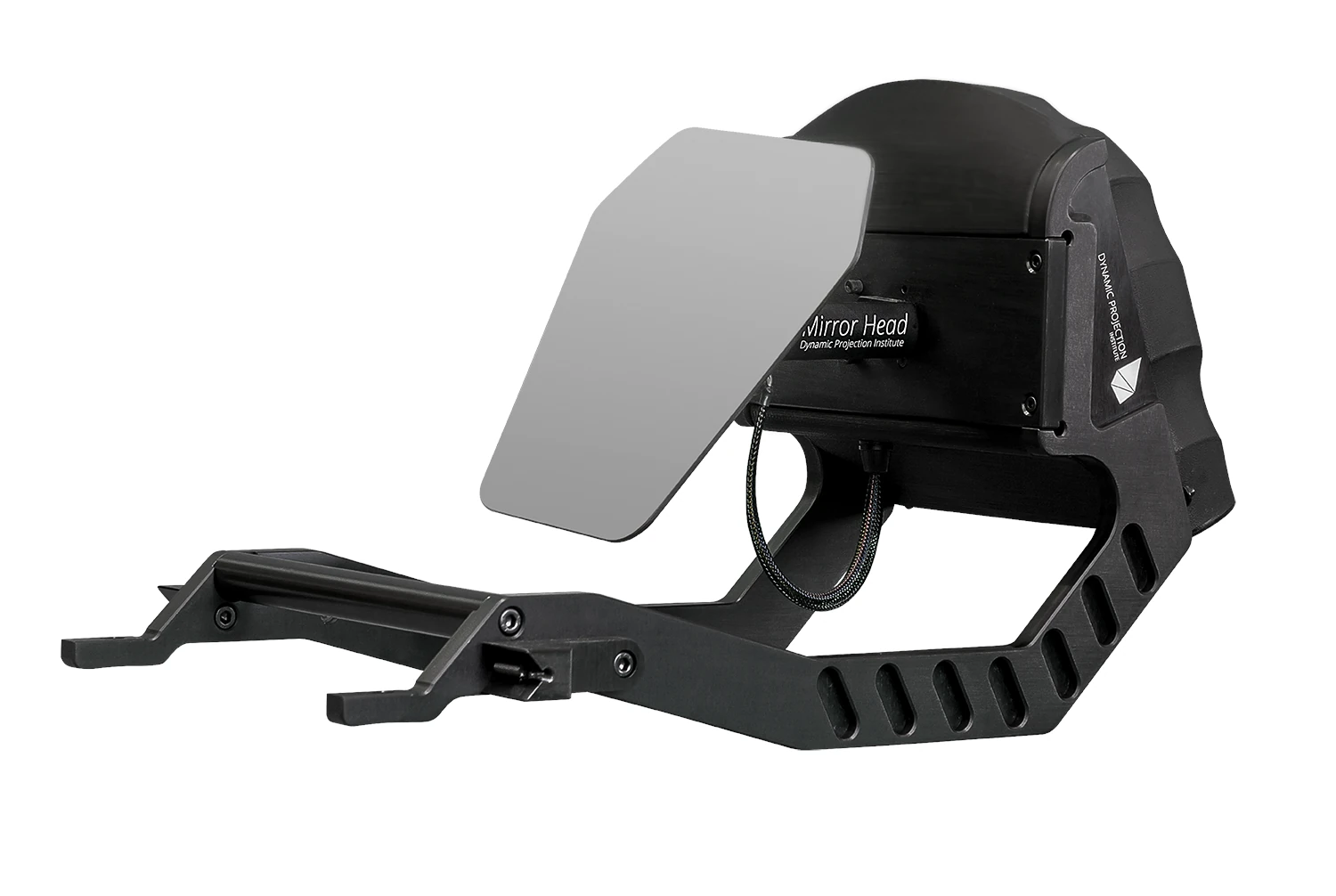

Mirror Head 25 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH25 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul für Projektoren der Christie HS-Serie. Das System erweitert kompatible 1-Chip DLP Laserprojektoren um eine hochpräzise PAN/TILT-Spiegelsteuerung und ermöglicht die dynamische Umlenkung sowie Positionierung von Projektionen innerhalb professioneller AV-Umgebungen. Entwickelt für die Christie D13WU-HS, D13HD-HS, D16WU-HS, D16HD-HS, D20WU-HS, D20HD-HS sowie die 4K7-HS und 4K10-HS Modelle eignet sich der MH25 für Projection Mapping, immersive Installationen, Ausstellungen, Live-Events und dynamische Medieninszenierungen.

Dynamische Projektionen für die Christie HS-Plattform

Der MH25 erweitert kompatible Christie HS-Projektoren um eine präzise steuerbare Spiegelmechanik, mit der sich Projektionen gezielt bewegen, ausrichten und reproduzierbar abrufen lassen. Dadurch können Inhalte flexibel auf unterschiedliche Projektionsflächen verteilt oder dynamische Projektionsszenarien innerhalb einer Installation umgesetzt werden. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt dauerhaft präzise und reproduzierbare Projektionsergebnisse.

Rental Edition für Event- und Touring-Anwendungen

Der MH25 wurde speziell für professionelle Rental-, Touring- und Eventumgebungen entwickelt. Die Konstruktion ermöglicht eine schnelle, sichere Snap-In-Montage und unterstützt die Integration in professionelle Rigging- und Projektorrahmensysteme. Dadurch eignet sich das System besonders für temporäre Installationen, Messeprojekte, immersive Erlebniswelten, Touring-Produktionen und Projection-Mapping-Anwendungen mit regelmäßig wechselnden Projektionsanforderungen.

Professionelle Steuerung und Medienintegration

Für die Integration in moderne Mediensteuerungsumgebungen unterstützt der MH25 DMX-512 über 14 DMX-Kanäle, DMX-IN und DMX-OUT sowie Art-Net über RJ45. Zusätzlich steht eine RS232-Schnittstelle zur direkten Projektorsteuerung zur Verfügung. Hochauflösende Mikroschrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise Bewegungsabläufe bei hoher Wiederholgenauigkeit. Ein integriertes LED-Display unterstützt die lokale Konfiguration direkt am Gerät, während Firmware-Updates über Mini-USB durchgeführt werden können.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung über 14 DMX-Kanäle
• DMX-IN und DMX-OUT
• Art-Net Netzwerksteuerung
• RS232 Projektorsteuerung
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°
• Wartungsfreier Direktantrieb
• Firmware-Update über Mini-USB

Front Surface Mirror für effiziente Bildumlenkung

Der MH25 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Das Spiegelsystem wurde speziell auf die Anforderungen der Christie HS-Serie abgestimmt und unterstützt eine effiziente Umlenkung des Projektionsstrahls bei hoher Bildqualität. Die passive Kühlung arbeitet ohne zusätzliche Lüfter innerhalb des Mirror Heads und unterstützt einen geräuscharmen Betrieb.

Flexible Montageoptionen für professionelle Installationen

Die speziell entwickelte Grundplatte unterstützt unterschiedliche Montagekonzepte und verfügt über drei M10-Gewinde sowie eine integrierte VESA-200-Aufnahme mit vier M6-Befestigungspunkten. Dadurch lässt sich der MH25 flexibel in unterschiedlichste Projektions- und Rigging-Umgebungen integrieren.

Kompatibel mit der Christie HS-Serie

Der MH25 wurde für die Christie HS-Serie entwickelt und unterstützt die Modelle D13WU-HS, D13HD-HS, D16WU-HS, D16HD-HS, D20WU-HS, D20HD-HS, 4K7-HS und 4K10-HS. Unterstützt werden die Christie Objektive 140-109101-01, 140-110103-01, 140-111104-01 und 140-116109-01 mit Ratios von 1,20-1,50:1 bis 4,00-7,21:1. Dynamic Projection Institute empfiehlt aus optischen Gründen den Einsatz ab einer Throw Ratio von 1,60:1.

Made in Austria

Der MH25 wird von Dynamic Projection Institute in Österreich entwickelt und gefertigt. Die eloxierte Leichtmetallkonstruktion, die wartungsfreien Direktantriebe sowie die auf professionelle AV-Anwendungen ausgelegte Mechanik unterstützen einen langfristig zuverlässigen Betrieb innerhalb von Festinstallationen, Eventproduktionen und Touring-Umgebungen.
