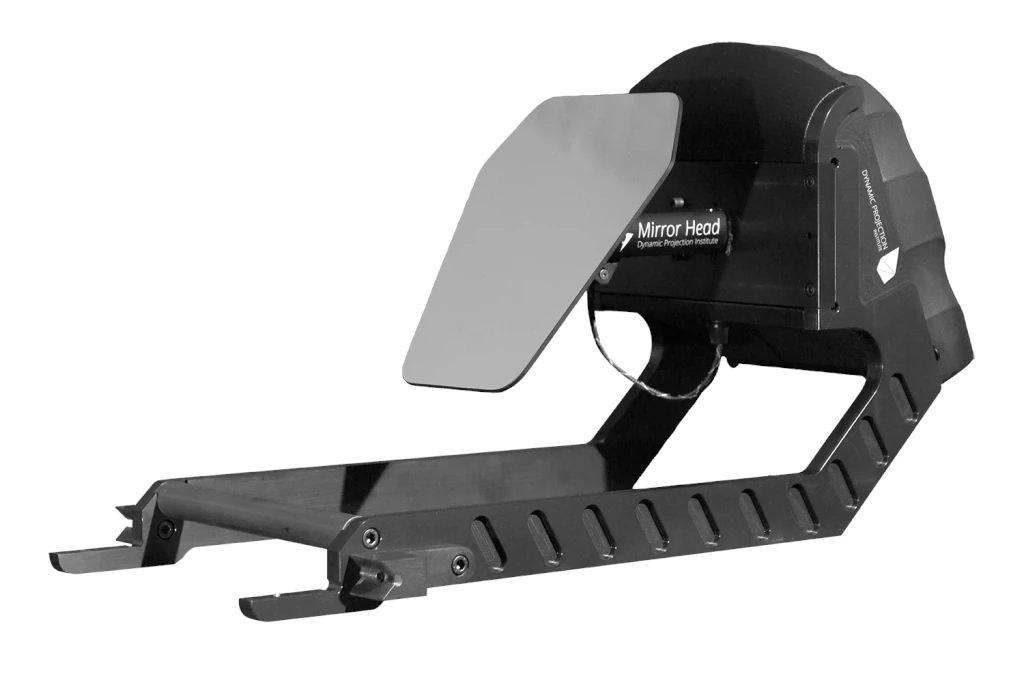

Mirror Head 21 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH21 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul für Projektoren der Christie Boxer Serie. Das System erweitert kompatible 3-Chip DLP Projektoren um eine hochpräzise PAN/TILT-Spiegelsteuerung und ermöglicht die dynamische Umlenkung sowie Positionierung von Projektionen innerhalb professioneller AV-Umgebungen. Entwickelt für die Christie Boxer 2K20, Boxer 2K30, Boxer 4K20 und Boxer 4K30 Projektoren eignet sich der MH21 für Projection Mapping, immersive Installationen, Architekturprojektionen, Großveranstaltungen und anspruchsvolle Medieninszenierungen mit hoher Lichtleistung.

Dynamische Projektionen für die Christie Boxer Plattform

Der MH21 erweitert kompatible Christie Boxer Projektoren um eine präzise steuerbare Spiegelmechanik, mit der sich Projektionen gezielt bewegen, ausrichten und reproduzierbar abrufen lassen. Dadurch können Inhalte flexibel auf unterschiedliche Projektionsflächen verteilt oder komplexe Showabläufe innerhalb einer Installation realisiert werden. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt dauerhaft präzise und reproduzierbare Projektionsergebnisse.

Rental Edition für Touring und Großveranstaltungen

Der MH21 wurde speziell für professionelle Rental-, Touring- und Eventanwendungen entwickelt. Die Konstruktion ermöglicht eine schnelle, sichere und werkzeugfreundliche Snap-In-Montage und unterstützt die Integration in professionelle Projektorrahmen und Rigging-Systeme. Das System wurde für temporäre Installationen konzipiert und ermöglicht einen schnellen Auf- und Abbau innerhalb wechselnder Projektionsumgebungen. Dadurch eignet sich der MH21 besonders für Touring-Produktionen, Großveranstaltungen, Messeanwendungen, immersive Erlebniswelten und Projection-Mapping-Projekte.

Professionelle Steuerung und Medienintegration

Für die Integration in moderne Mediensteuerungsumgebungen unterstützt der MH21 DMX-512 über 14 DMX-Kanäle, DMX-IN und DMX-OUT sowie Art-Net über RJ45. Zusätzlich steht eine RS232-Schnittstelle zur direkten Projektorsteuerung zur Verfügung. Die hochauflösenden Mikroschrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise Bewegungsabläufe bei hoher Wiederholgenauigkeit. Ein integriertes LED-Display unterstützt die lokale Konfiguration direkt am Gerät, während Firmware-Updates über Mini-USB durchgeführt werden können.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung über 14 DMX-Kanäle
• DMX-IN und DMX-OUT
• Art-Net Netzwerksteuerung
• RS232 Projektorsteuerung
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°
• Wartungsfreier Direktantrieb
• Firmware-Update über Mini-USB

Front Surface Mirror für leistungsstarke Projektionen

Der MH21 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Das Spiegelsystem wurde speziell auf die Anforderungen der Christie Boxer Plattform abgestimmt und unterstützt eine effiziente Umlenkung des Projektionsstrahls bei hoher Bildqualität. Die passive Kühlung arbeitet ohne zusätzliche Lüfter innerhalb des Mirror Heads und unterstützt einen geräuscharmen Betrieb.

Kompatibel mit Christie Boxer 2K und 4K Projektoren

Der MH21 wurde für die Christie Boxer Serie entwickelt und unterstützt die Modelle Boxer 2K20, Boxer 2K30, Boxer 4K20 und Boxer 4K30. Unterstützt werden kompatible Christie HB-Zoom-Objektive mit Ratios von 1,63-2,17:1 bis 4,96-7,69:1. Für bestimmte Long-Throw-Objektive steht optional eine Mirror Head Lens Extension MHZ-LE8 zur Verfügung. Dynamic Projection Institute empfiehlt aus optischen Gründen den Einsatz ab einer Ratio von 1,60:1.

Made in Austria

Der MH21 wird von Dynamic Projection Institute in Österreich entwickelt und gefertigt. Die eloxierte Leichtmetallkonstruktion, die wartungsfreien Direktantriebe sowie die auf professionelle Show-, Event- und Touring-Anwendungen ausgelegte Mechanik unterstützen einen langfristig zuverlässigen Betrieb innerhalb anspruchsvoller AV-Umgebungen.
