Mirror Head 18 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH18 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul für ausgewählte Panasonic 3-Chip DLP Projektoren der PT-RZ31K-, PT-RS30K- und PT-RQ32K Serien. Das System erweitert kompatible High-Brightness-Projektoren um eine hochpräzise PAN/TILT-Spiegelsteuerung und ermöglicht die dynamische Umlenkung sowie Positionierung von Projektionen innerhalb professioneller AV-Umgebungen. Durch die Kombination aus DMX- und Art-Net-Steuerung, selbstkalibrierender Spiegelmechanik und einer speziell für Rental-, Touring- und Staging-Anwendungen entwickelten Konstruktion eignet sich der MH18 für Projection Mapping, immersive Installationen, Architekturprojektionen, Großveranstaltungen und dynamische Medieninszenierungen mit hoher Lichtleistung.

Dynamische Projektionen für Panasonic High-Brightness Plattformen

Der MH18 erweitert kompatible Panasonic Projektoren um eine präzise steuerbare Spiegelmechanik, mit der sich Projektionen gezielt bewegen, ausrichten und reproduzierbar abrufen lassen. Dadurch können Inhalte flexibel auf unterschiedliche Projektionsflächen verteilt oder komplexe Showabläufe innerhalb einer Installation realisiert werden. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt dauerhaft präzise und reproduzierbare Projektionsergebnisse.

Rental Edition für Staging, Touring und Großveranstaltungen

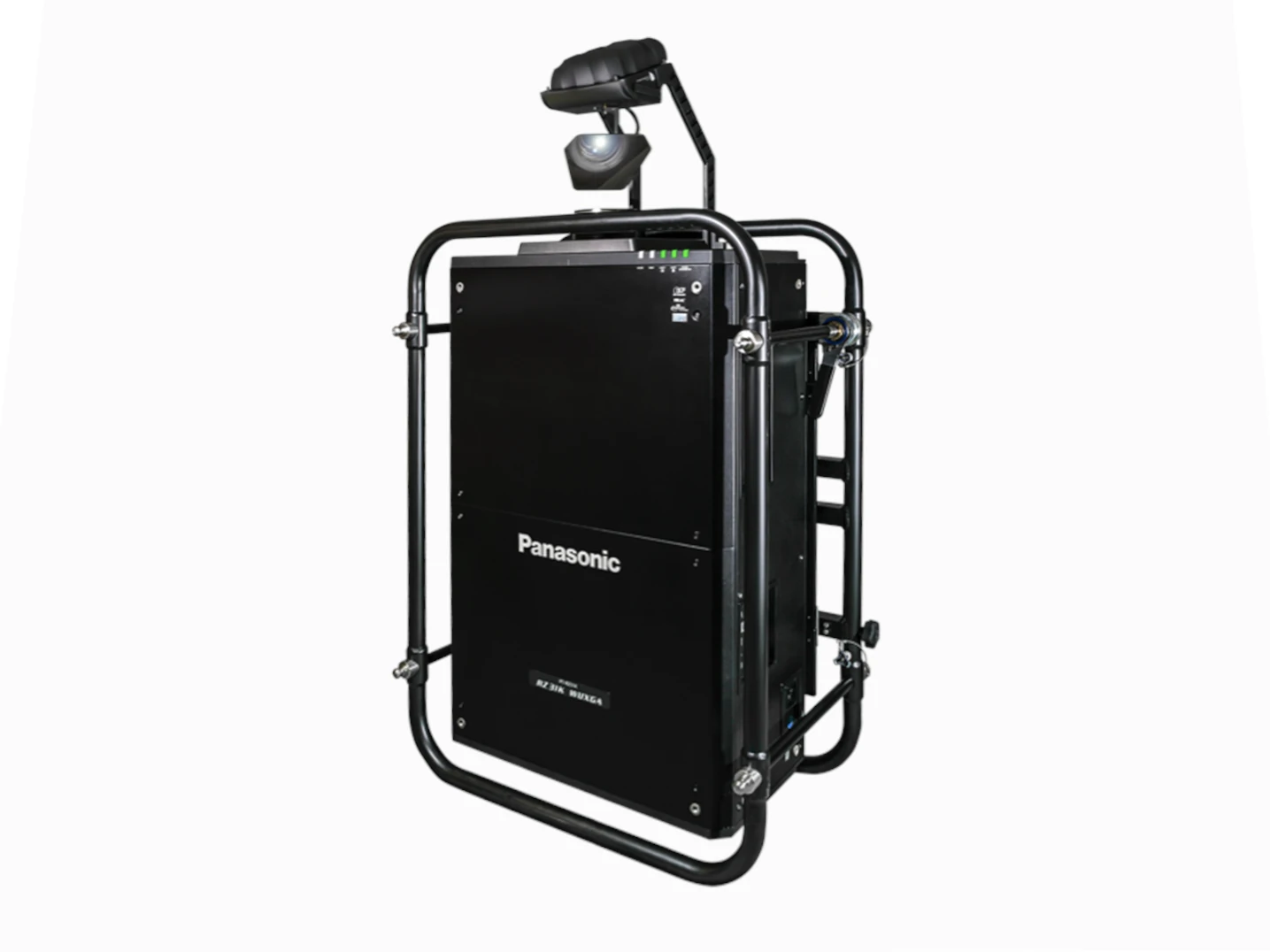

Der MH18 wurde speziell für professionelle Rental-, Touring- und Staging-Anwendungen entwickelt. Die Konstruktion unterstützt die Integration in professionelle Projektorrahmen und Rigging-Systeme und ermöglicht eine schnelle sowie sichere Snap-In-Montage. Zusätzlich verfügt die Plattform über Befestigungsmöglichkeiten für Kran- und Sonderinstallationen. Dadurch eignet sich das System insbesondere für Großveranstaltungen, Touring-Produktionen, immersive Erlebniswelten, Projection Mapping und temporäre Installationen mit hohen Anforderungen an Flexibilität und Wiederholgenauigkeit.

Professionelle Steuerung und Medienintegration

Für die Integration in moderne Mediensteuerungsumgebungen unterstützt der MH18 DMX-512 über 14 DMX-Kanäle, DMX-IN und DMX-OUT sowie Art-Net über RJ45. Zusätzlich steht eine RS232-Schnittstelle zur direkten Projektorsteuerung zur Verfügung. Hochauflösende Mikroschrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise Bewegungsabläufe bei hoher Wiederholgenauigkeit. Ein integriertes LED-Display unterstützt die lokale Konfiguration direkt am Gerät.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung über 14 DMX-Kanäle
• DMX-IN und DMX-OUT
• Art-Net Netzwerksteuerung
• RS232 Projektorsteuerung
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°
• Wartungsfreier Direktantrieb
• Snap-In-Montagesystem für schnellen Aufbau

Front Surface Mirror für leistungsstarke Projektionssysteme

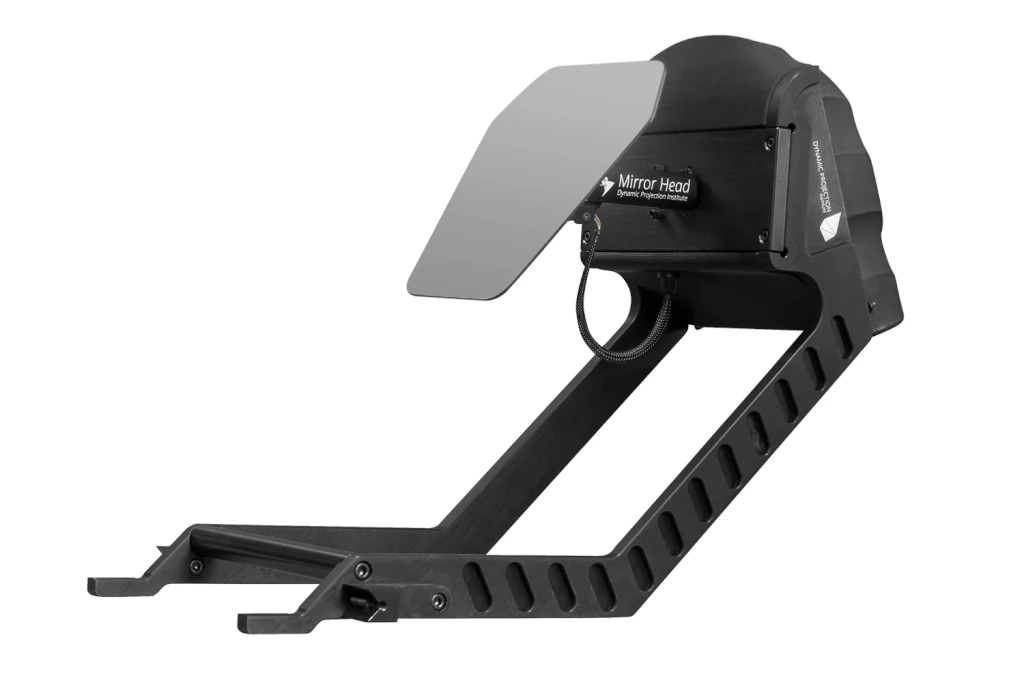

Der MH18 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Das Spiegelsystem wurde für die Anforderungen leistungsstarker Panasonic 3-Chip DLP Projektoren ausgelegt und unterstützt eine effiziente Umlenkung des Projektionsstrahls bei hoher Bildqualität. Die passive Kühlung arbeitet ohne zusätzliche Lüfter innerhalb des Mirror Heads und unterstützt einen geräuscharmen Betrieb.

Kompatibel mit Panasonic PT-RZ31K, PT-RS30K und PT-RQ32K

Der MH18 wurde für die Panasonic Projektorplattformen PT-RZ31K, PT-RS30K und PT-RQ32K entwickelt. Unterstützt werden kompatible Objektive der Panasonic ET-D75LE Serie. Aus optischen Gründen empfiehlt Dynamic Projection Institute bei bestimmten Objektivvarianten den Einsatz ab einer Throw Ratio von 1,60:1. Für Objektive mit sehr langen Projektionsdistanzen steht optional eine Mirror Head Lens Extension zur Verfügung.

Made in Austria

Der MH18 wird von Dynamic Projection Institute in Österreich entwickelt und gefertigt. Die eloxierte Leichtmetallkonstruktion, die wartungsfreien Direktantriebe sowie die auf professionelle Show-, Event- und Touring-Anwendungen ausgelegte Mechanik unterstützen einen langfristig zuverlässigen Betrieb innerhalb anspruchsvoller AV-Umgebungen.
