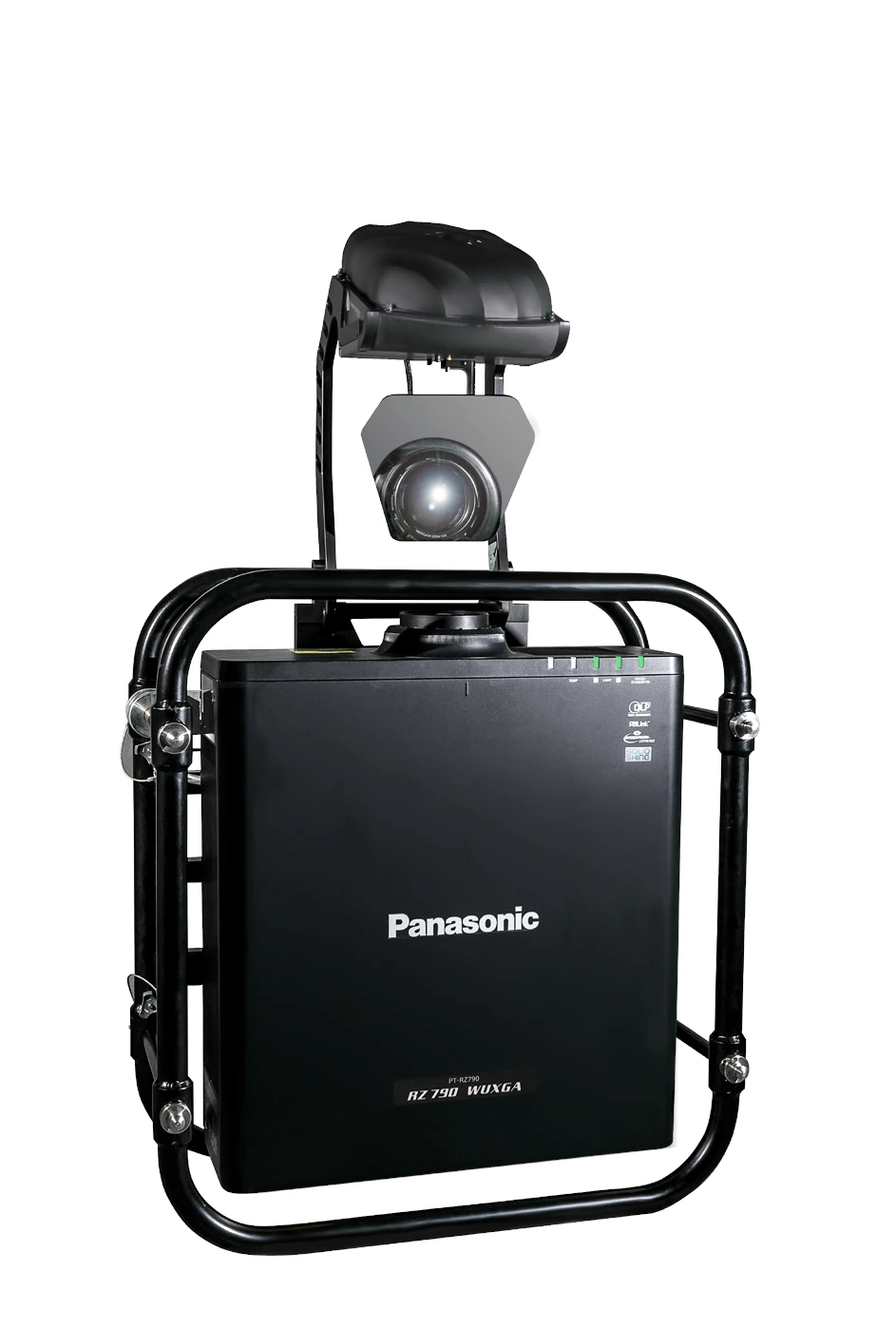

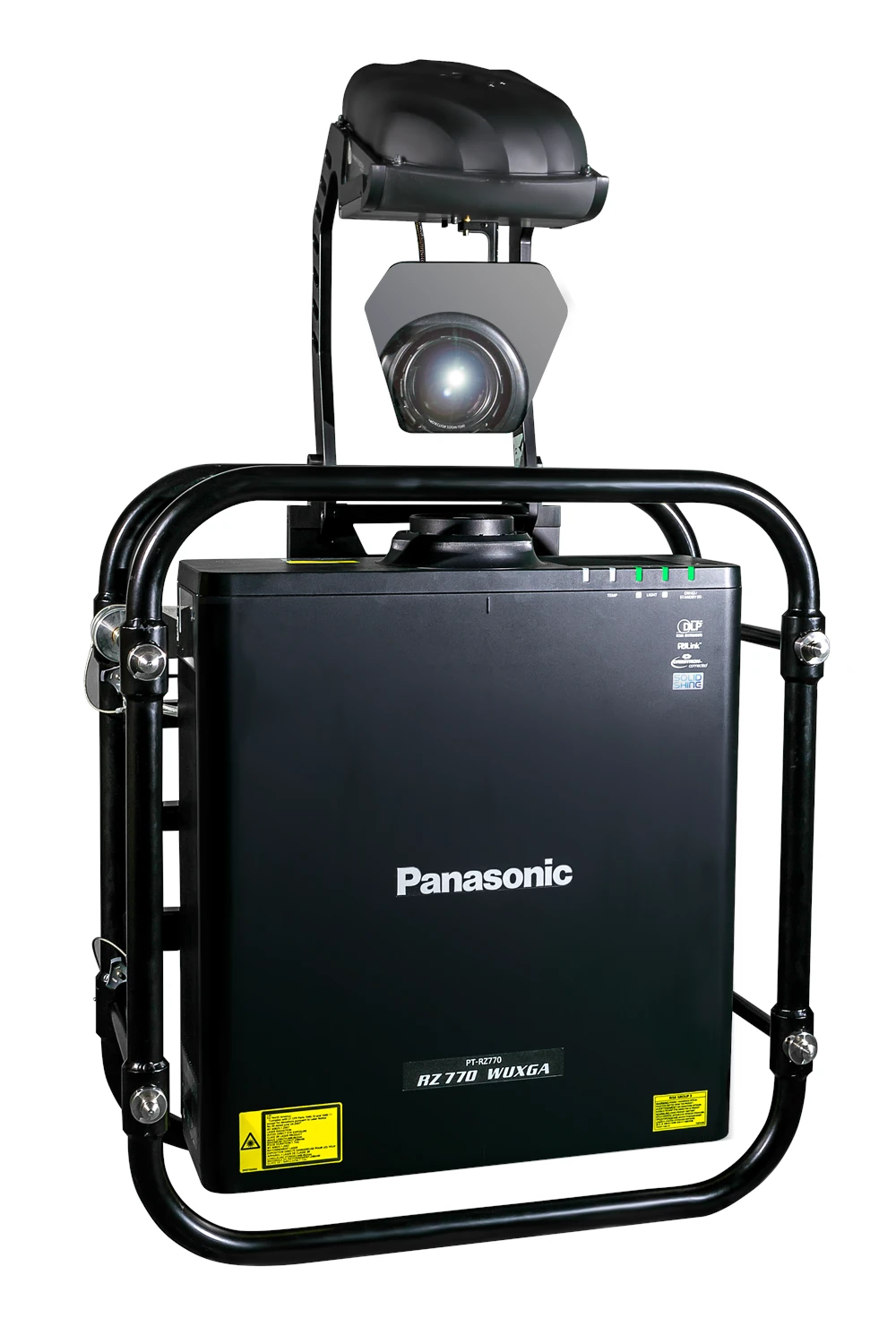

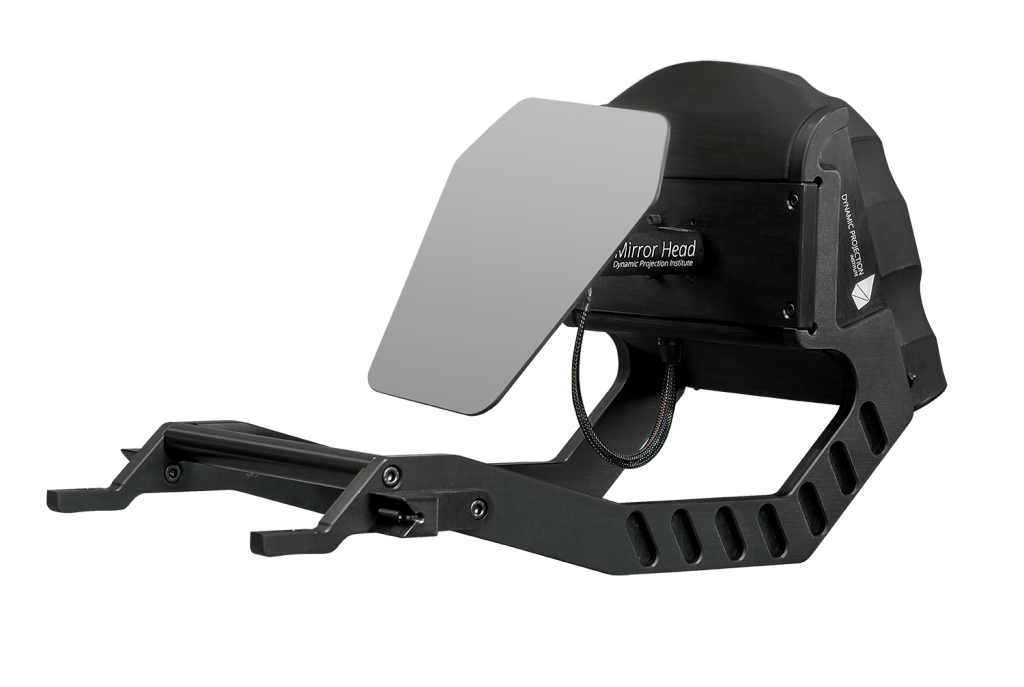

Mirror Head 17 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH17 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul zur präzisen Umlenkung und Positionierung von Projektionen mit ausgewählten Panasonic 1-Chip DLP Projektoren. Entwickelt für die Panasonic PT-RCQ10-, PT-RCQ80-, PT-RZ120-, PT-RZ990-, PT-RZ890- und PT-RZ790-Serien kombiniert das System hochauflösende PAN/TILT-Steuerung mit einer speziell für Rental-, Touring- und Eventanwendungen optimierten mechanischen Integration. Durch die Kombination aus DMX-, Art-Net-, HTTP- und MQTT-Steuerung, selbstkalibrierender Spiegelmechanik sowie schneller Snap-In-Montage eignet sich der MH17 für Projection Mapping, immersive Installationen, Showproduktionen, Messeanwendungen und temporäre Medieninszenierungen.

Dynamische Projektionen mit hochpräziser Spiegelsteuerung

Der MH17 erweitert kompatible Panasonic Projektoren um eine dynamisch bewegliche Spiegelmechanik, mit der sich Projektionen gezielt im Raum verteilen und reproduzierbar positionieren lassen. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Dadurch lassen sich wiederkehrende Showabläufe, Projection-Mapping-Szenarien und dynamische Projektionsfahrten präzise umsetzen. Die selbstkalibrierende Spiegelpositionierung unterstützt dabei dauerhaft stabile Projektionsergebnisse.

Rental Edition für Touring und temporäre Installationen

Die MH17 Rental Edition wurde speziell für professionelle Rental- und Touring-Anwendungen entwickelt. Das System ist vollständig kompatibel mit gängigen Projektorrahmenlösungen wie EVO P10, ET-RFD91 und Rigtec X-10. Die Snap-In-Konstruktion ermöglicht eine schnelle Montage innerhalb bestehender Frame-Systeme und reduziert den Aufwand bei Auf- und Abbau. Dadurch eignet sich der Mirror Head insbesondere für Eventproduktionen, Touring-Produktionen, Messebau, temporäre immersive Installationen und wechselnde Projektionsumgebungen.

Professionelle Steuerung und Medienintegration

Für die Integration in moderne Mediensteuerungsumgebungen unterstützt der MH17 DMX-512 über 14 DMX-Kanäle, Art-Net über RJ45, HTTP Control sowie MQTT Publish- und Subscribe-Kommunikation. Zusätzlich steht eine RS232-Schnittstelle zur direkten Projektorsteuerung zur Verfügung. Über das integrierte DPCC Web Interface lassen sich Projektionsabläufe, Bewegungsprofile und Showparameter komfortabel konfigurieren und verwalten.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung über 14 DMX-Kanäle
• Art-Net Netzwerksteuerung
• HTTP Control Protocol
• MQTT Publish & Subscribe
• RS232 Projektorsteuerung
• DPCC Web Interface
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°

Optimierte Spiegeloptik für professionelle Projektionen

Der MH17 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Der eingesetzte Front Surface Mirror wurde auf die Anforderungen der unterstützten Projektorplattformen abgestimmt und unterstützt eine effiziente Lichtausnutzung bei gleichzeitig hoher Bildqualität.Die passive Kühlung ermöglicht einen geräuscharmen Betrieb ohne zusätzliche Lüfter innerhalb der Spiegelmechanik.

Robuste Konstruktion für den professionellen Einsatz

Die Konstruktion basiert auf einer eloxierten Leichtmetallstruktur mit wartungsfreien Direktantrieben und hochauflösenden Mikroschrittmotoren. Der Verzicht auf verschleißanfällige Getriebekomponenten unterstützt langfristig präzise Bewegungsabläufe und hohe Betriebssicherheit. Das System wurde für den dauerhaften Einsatz innerhalb professioneller AV-, Show- und Eventumgebungen entwickelt.

Kompatible Projektorplattformen

Der MH17 unterstützt ausgewählte Panasonic 1-Chip DLP Projektoren, darunter PT-RCQ10, PT-RCQ80, PT-RZ120, PT-RZ990, PT-RZ970, PT-RZ890, PT-RZ790, PT-RZ770 und PT-RZ690. Die Unterstützung zahlreicher Panasonic Wechselobjektive ermöglicht flexible Projektionskonfigurationen innerhalb unterschiedlichster Projektionsumgebungen.
