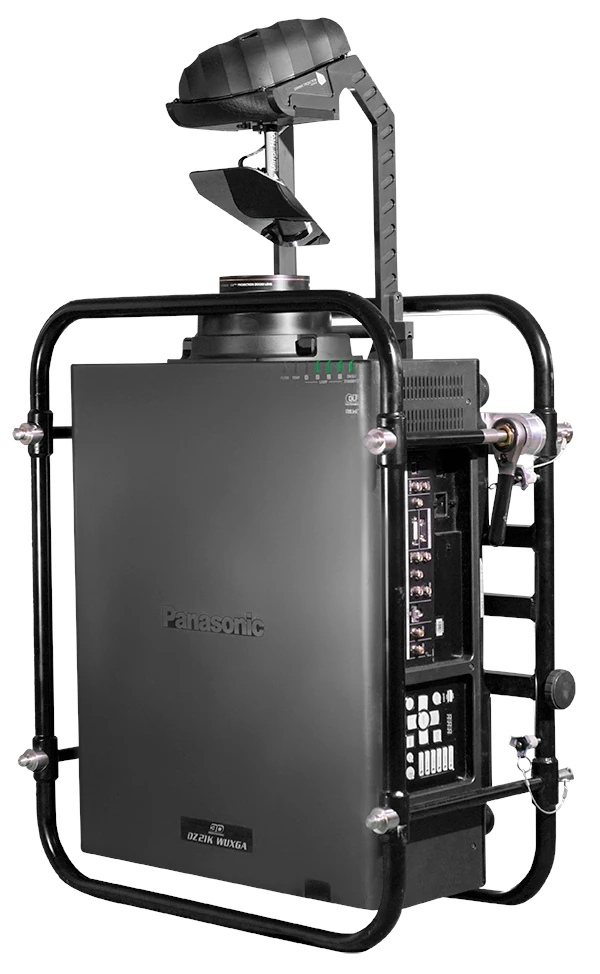

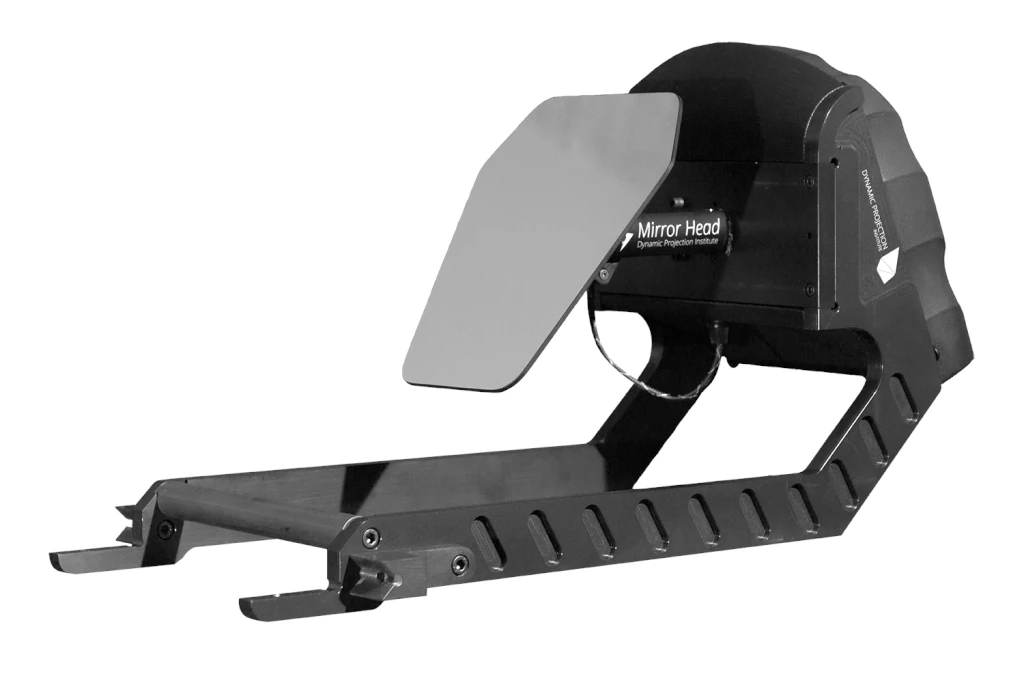

Mirror Head 14 - Rental Edition

Der Dynamic Projection Institute Mirror Head MH14 Rental Edition ist ein dynamisch ansteuerbares Spiegelmodul für ausgewählte Panasonic 3-Chip DLP Projektoren der PT-DZ21K-, PT-RZ21K-, PT-RZ12K-, PT-RQ13K- und PT-RQ22K Serien. Das System erweitert kompatible Projektoren um eine hochpräzise PAN/TILT-Spiegelsteuerung und ermöglicht die dynamische Umlenkung sowie Positionierung von Projektionen innerhalb professioneller AV-Umgebungen. Durch die Kombination aus DMX- und Art-Net-Steuerung, selbstkalibrierender Spiegelmechanik und einer für Rental-, Touring- und Showanwendungen optimierten Konstruktion eignet sich der MH14 für Projection Mapping, immersive Installationen, Architekturprojektionen, Eventproduktionen und dynamische Medieninszenierungen.

Dynamische Projektionen für Panasonic 3-Chip DLP Projektoren

Der MH14 erweitert kompatible Panasonic Projektoren um eine präzise steuerbare Spiegelmechanik, mit der sich Projektionen gezielt bewegen, ausrichten und reproduzierbar abrufen lassen. Dadurch können Inhalte flexibel auf unterschiedliche Projektionsflächen verteilt oder komplexe Projektionsabläufe innerhalb einer Installation realisiert werden. Die hochauflösende 16-Bit PAN/TILT-Steuerung ermöglicht eine Bewegungsgenauigkeit von etwa 0,01° sowie eine absolute Wiederholgenauigkeit von kleiner als 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt dauerhaft präzise Projektionsergebnisse.

Rental Edition für Touring und Showproduktionen

Der MH14 wurde speziell für professionelle Rental-, Touring- und Eventanwendungen entwickelt. Die Konstruktion ermöglicht eine schnelle und sichere Snap-In-Montage und unterstützt die Integration in professionelle Projektorrahmen und Rigging-Systeme. Dadurch eignet sich das System besonders für temporäre Installationen, Touring-Produktionen, Messeanwendungen, immersive Erlebniswelten und Projection-Mapping-Projekte mit regelmäßig wechselnden Projektionsanforderungen.

Professionelle Steuerung und Medienintegration

Für die Integration in moderne Mediensteuerungsumgebungen unterstützt der MH14 DMX-512 über 14 DMX-Kanäle, DMX-IN und DMX-OUT sowie Art-Net über RJ45. Zusätzlich steht eine RS232-Schnittstelle zur direkten Projektorsteuerung zur Verfügung. Hochauflösende Mikroschrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise Bewegungsabläufe bei hoher Wiederholgenauigkeit. Ein integriertes LED-Display unterstützt die lokale Konfiguration direkt am Gerät.

• 16-Bit PAN/TILT Spiegelsteuerung
• DMX-512 Steuerung über 14 DMX-Kanäle
• DMX-IN und DMX-OUT
• Art-Net Netzwerksteuerung
• RS232 Projektorsteuerung
• Selbstkalibrierende Spiegelposition
• Absolute Wiederholgenauigkeit < 0,03°
• Bewegungsgenauigkeit bis ca. 0,01°
• Wartungsfreier Direktantrieb
• Snap-In-Montagesystem für schnellen Aufbau

Front Surface Mirror für effiziente Bildumlenkung

Der MH14 verwendet einen spezialbeschichteten Front Surface Mirror mit einem Reflexionsgrad von etwa 98 %. Das Spiegelsystem wurde auf die Anforderungen der unterstützten Panasonic Projektorplattformen abgestimmt und unterstützt eine effiziente Umlenkung des Projektionsstrahls bei hoher Bildqualität. Die passive Kühlung arbeitet ohne zusätzliche Lüfter innerhalb des Mirror Heads und unterstützt einen geräuscharmen Betrieb.

Kompatibel mit Panasonic Large Venue Projektoren

Der MH14 wurde für ausgewählte Panasonic 3-Chip DLP Projektoren entwickelt, darunter PT-DZ21K, PT-DZ21K2, PT-DS20K, PT-DW17K, PT-RZ21K, PT-RS20K, PT-RZ12K, PT-RS11K, PT-RQ13K und PT-RQ22K. Unterstützt werden kompatible Objektive der Panasonic ET-D75LE Serie. Aus optischen Gründen empfiehlt Dynamic Projection Institute den Einsatz ab einer Throw Ratio von 1,60:1 bei bestimmten Objektivvarianten.

Made in Austria

Der MH14 wird von Dynamic Projection Institute in Österreich entwickelt und gefertigt. Die eloxierte Leichtmetallkonstruktion, die wartungsfreien Direktantriebe sowie die auf professionelle Show- und Eventanwendungen ausgelegte Mechanik unterstützen einen langfristig zuverlässigen Betrieb innerhalb anspruchsvoller AV-Umgebungen.
