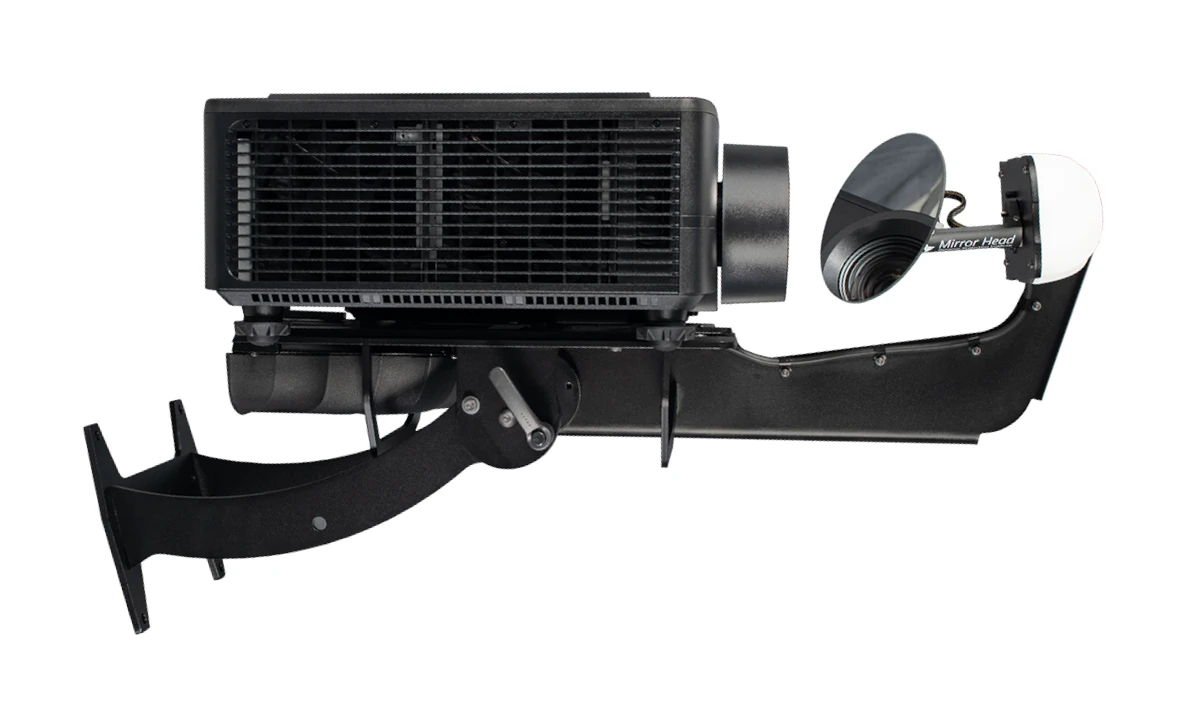

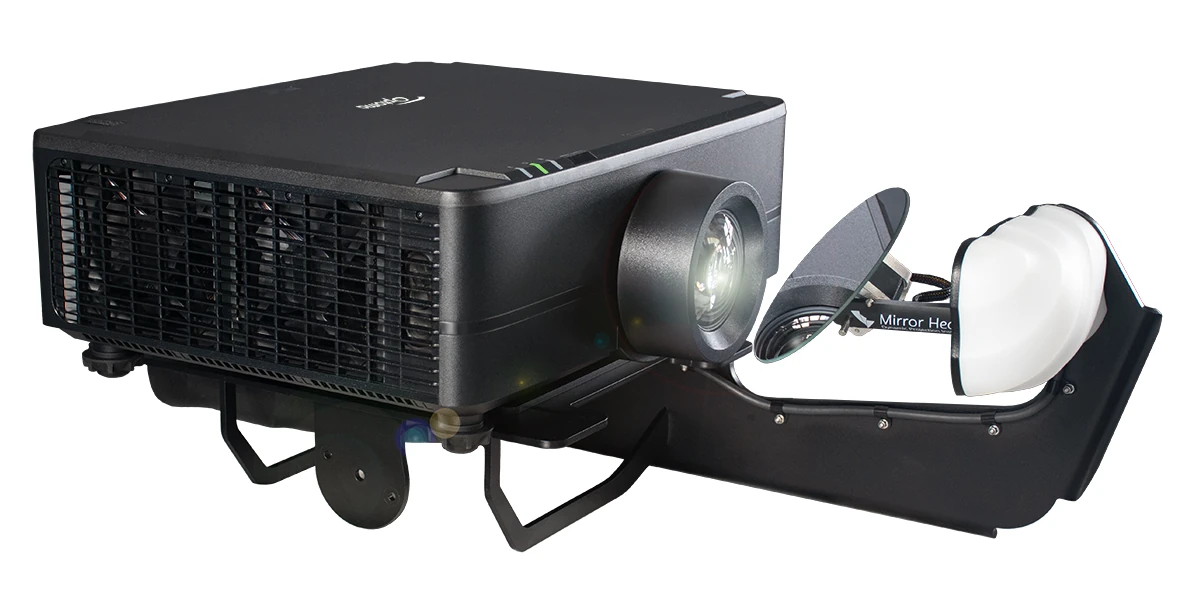

Mirror Head 13 - Optoma ZU920T

Der Dynamic Projection Institute Mirror Head MH13-ZU92L erweitert kompatible Optoma Projektoren um ein digital steuerbares Spiegelmodul zur dynamischen Umlenkung von Projektionen innerhalb professioneller AV- und Showumgebungen. Das System kombiniert eine projektorspezifische Montageplattform mit einem motorisierten Präzisionsspiegel und ermöglicht die flexible Verteilung von Bildinhalten auf unterschiedliche Projektionsflächen innerhalb eines Raumes. Der Mirror Head MH13-ZU92L wurde speziell für die Optoma ZU920T-, ZU820T-, ZU725T- sowie ZK810T-Serie entwickelt und eignet sich für immersive Installationen, Architekturprojektionen, Eventproduktionen oder interaktive Medienumgebungen.

Flexible Projektionen mit dynamischer Spiegelsteuerung

Der Mirror Head MH13-ZU92L ermöglicht die aktive Bewegung von Projektionen innerhalb definierter Installationsumgebungen. Statt einer festen Projektionsposition können Inhalte dynamisch zwischen unterschiedlichen Flächen umgelenkt oder innerhalb eines Raumes bewegt werden. Dadurch lassen sich mehrere Projektionszonen mit nur einem Projektor bespielen sowie kinetische Projektionseffekte oder variable Rauminszenierungen realisieren. Die hochauflösende Spiegelmechanik unterstützt präzise PAN/TILT-Bewegungen für reproduzierbare Projektionsabläufe.

Projektorspezifische Auslegung für die Optoma ZU-Serie

Die mechanische Konstruktion und Spiegeloptik wurden speziell für die Optoma ZU920T-, ZU820T- und ZU725T-Serie ausgelegt. Unterstützt werden WUXGA-Projektoren mit Lichtleistungen bis 9.800 Lumen. Die Montageplattform ermöglicht eine stabile Integration innerhalb professioneller Installations- und Eventumgebungen. Für maximale Bewegungsfreiheit des Spiegelkopfes empfiehlt Dynamic Projection Institute ein Throw Ratio oberhalb von 1,50:1. Niedrigere Ratios sind grundsätzlich möglich, können jedoch Einschränkungen bei Bewegungsbereich oder Bildgeometrie verursachen.

Steuerungssystem für professionelle Showumgebungen

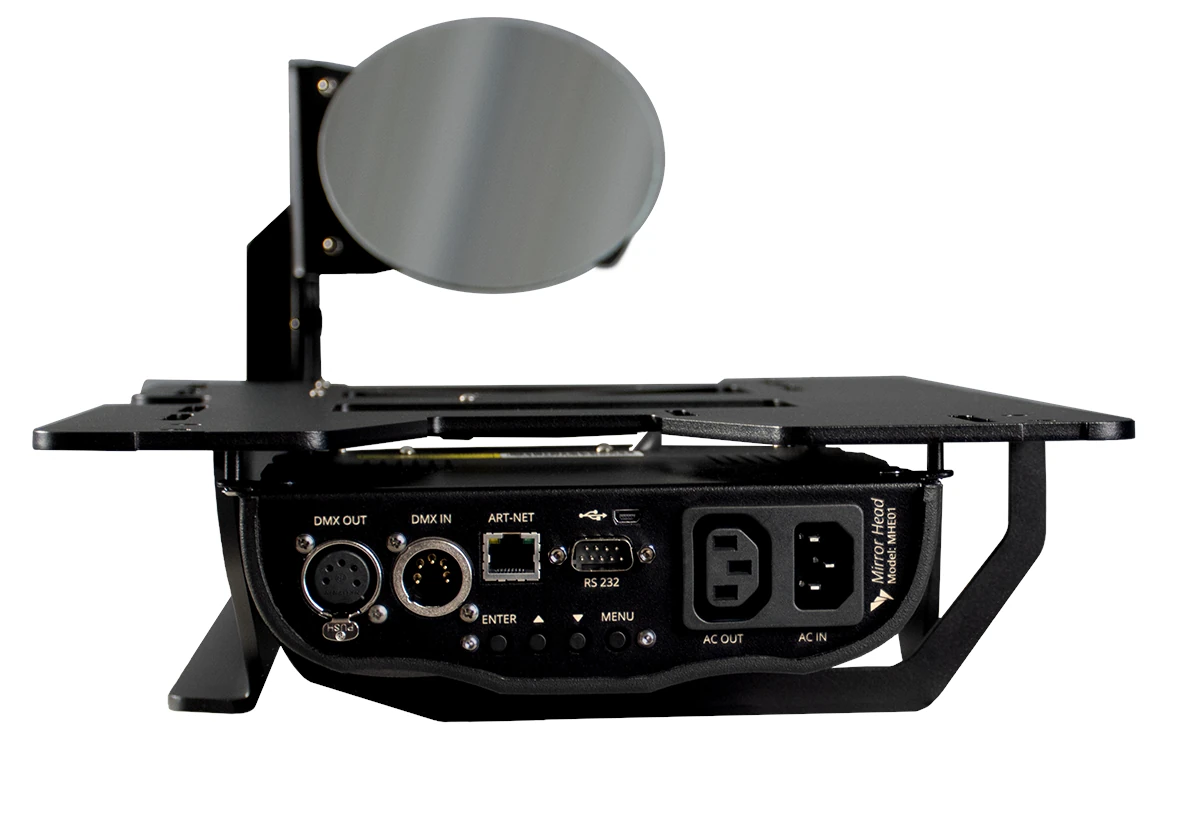

Die Spiegelsteuerung unterstützt DMX-512 mit 14 DMX-Kanälen sowie Art-Net, HTTP-Control und MQTT-Kommunikation. Die hochauflösenden Mikro-Schrittmotoren arbeiten mit wartungsfreiem Direktantrieb und ermöglichen präzise Positionierungen mit einer Genauigkeit von etwa 0,01° sowie einer absoluten Wiederholgenauigkeit unter 0,03°. Das vorinstallierte DPCC Web-Interface ermöglicht die browserbasierte Konfiguration und Steuerung dynamischer Projektionsszenarien auf unterschiedlichen Betriebssystemen.

Mechanische Konstruktion und Dauerbetrieb

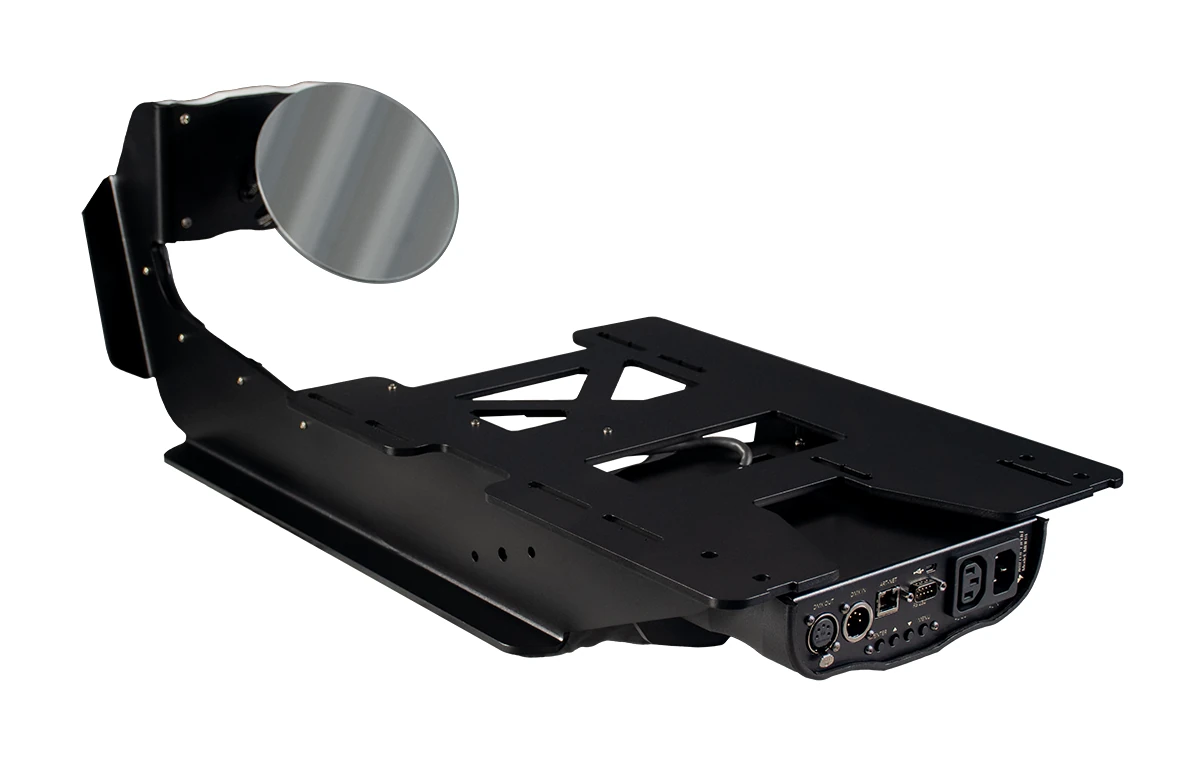

Die Konstruktion basiert auf einer robusten pulverbeschichteten Stahlmechanik mit spezialbeschichtetem Front Surface Mirror und einem Reflexionsgrad von etwa 98 %. Das Spiegelmodul arbeitet passiv und lüfterlos. Durch den Verzicht auf klassische Verschleißteile innerhalb der Spiegelmechanik eignet sich das System für langfristige professionelle Nutzung innerhalb von Architektur-, Event- oder Medieninstallationen.

Technische Merkmale

• Digital steuerbarer Projektionsspiegel für dynamische Projektionen
• Kompatibel mit Optoma ZU920T, ZU820T, ZU725T und ZK810T
• 16bit PAN/TILT-Steuerung mit hochauflösenden Mikro-Schrittmotoren
• DMX-512 Steuerung über 14 DMX-Kanäle
• Art-Net, HTTP-Control und MQTT-Unterstützung
• Absolute Wiederholgenauigkeit unter 0,03°
• Positioniergenauigkeit bis ca. 0,01°
• Front Surface Mirror mit ca. 98 % Reflexionsgrad
• Wartungsfreier Direktantrieb
• Selbstkalibrierende Spiegelpositionierung
• RS232-Projektorsteuerung integriert
• DPCC Web-Interface für browserbasierte Showsteuerung
• Passive, lüfterlose Kühlung
• Pulverbeschichtete Stahlkonstruktion

Mechanische Daten

• Abmessungen mit Optoma ZU920T: 486 x 730 x 284 mm
• Gesamtgewicht mit Projektor: 24 kg
• Projektorgewicht: 14 kg
• Mirror Head Einheit: 10 kg
• Empfohlenes Throw Ratio: > 1,50:1
• Betriebstemperatur: 5-35 °C
• Luftfeuchtigkeit: 20-80 % nicht kondensierend
• Stromversorgung: 100-240 V / 50-60 Hz
