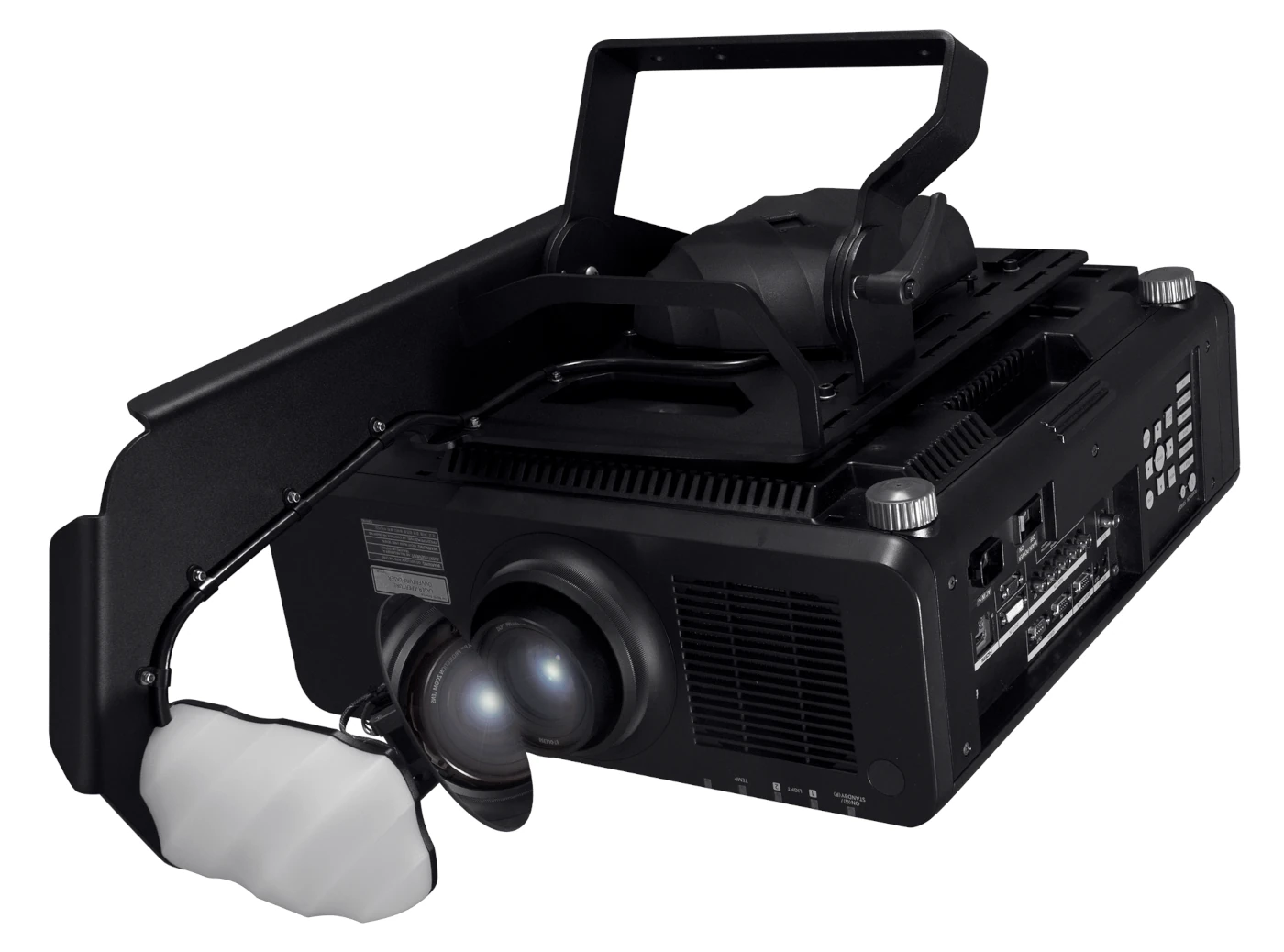

Mirror Head 11 - Panasonic PT-RZ990 Series

Der Dynamic Projection Institute Mirror Head MH11-L erweitert kompatible Panasonic Projektoren um eine digital steuerbare Spiegelmechanik zur dynamischen Umlenkung von Projektionen innerhalb professioneller AV- und Medieninstallationen. Das System kombiniert eine projektorspezifische Montageplattform mit einem motorisierten Präzisionsspiegel und ermöglicht die flexible Bewegung von Projektionen auf unterschiedliche Flächen innerhalb eines Raumes. Der Mirror Head MH11-L wurde speziell für die Panasonic PT-RZ-Serie entwickelt und unterstützt dynamische Projektionsumgebungen in Museen, immersiven Installationen, Architekturprojektionen, Eventproduktionen oder interaktiven Medienräumen.

Dynamische Projektionen für immersive Raumkonzepte

Mit dem Mirror Head MH11-L können Projektionsinhalte aktiv im Raum bewegt oder gezielt zwischen verschiedenen Projektionsflächen umgeschaltet werden. Dadurch lassen sich einzelne Projektoren flexibel für mehrere Projektionsbereiche einsetzen. Die hochauflösende PAN/TILT-Spiegelsteuerung ermöglicht präzise reproduzierbare Bewegungsabläufe für kinetische Projektionen, variable Rauminszenierungen oder interaktive Showkonzepte. Durch die digitale Spiegelumlenkung können Projektionen gezielt auf unterschiedliche Wand-, Boden- oder Architekturflächen verteilt werden.

Optimiert für Panasonic PT-RZ Projektoren

Die Spiegelmechanik sowie die Montageplattform wurden speziell für die Panasonic PT-RZ-Serie ausgelegt. Unterstützt werden unter anderem die Modelle PT-RZ690, PT-RZ790, PT-RZ890, PT-RZ990 sowie PT-RZ120 mit WUXGA-Auflösung und Lichtleistungen bis 12.600 Lumen. Die optimierte Spiegelgeometrie ermöglicht eine präzise Anpassung an die jeweiligen Projektormodelle und unterstützt professionelle Integrationen innerhalb von Architektur-, Museums- und Eventumgebungen. Für den maximalen Bewegungsbereich empfiehlt Dynamic Projection Institute ein Throw Ratio oberhalb von 1,50:1.

Präzise Spiegelsteuerung und professionelle Integration

Der Mirror Head MH11-L unterstützt DMX-512 mit 14 DMX-Kanälen sowie Art-Net, HTTP-Control und MQTT-Kommunikation. Hochauflösende Mikro-Schrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise PAN/TILT-Bewegungen mit einer Positioniergenauigkeit von etwa 0,01° und einer absoluten Wiederholgenauigkeit unter 0,03°. Die selbstkalibrierende Spiegelmechanik unterstützt reproduzierbare Projektionsabläufe innerhalb komplexer Show- und Installationsumgebungen. Über das vorinstallierte DPCC Web-Interface lassen sich dynamische Projektionen browserbasiert steuern und konfigurieren.

Mechanische Konstruktion für den professionellen Dauerbetrieb

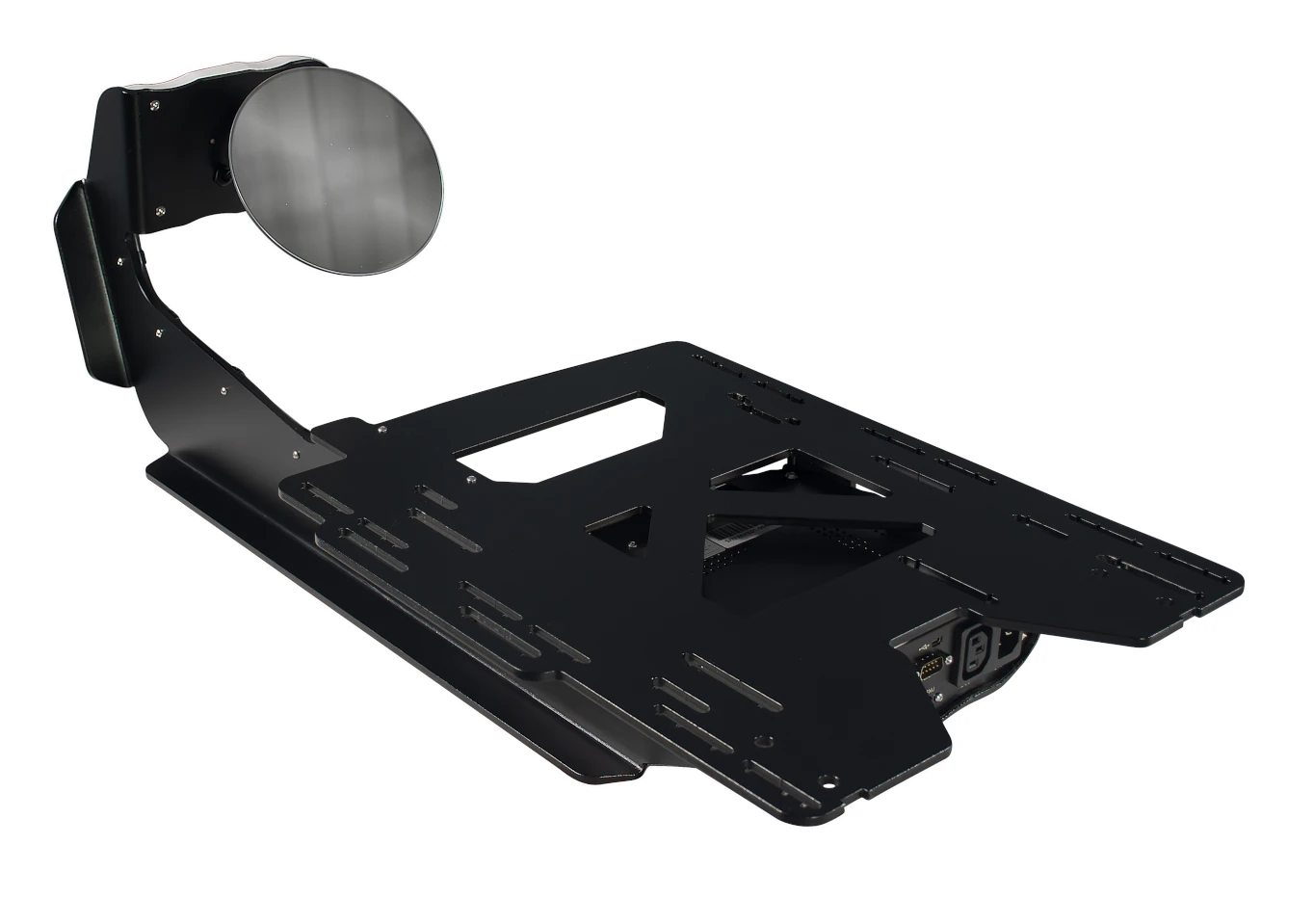

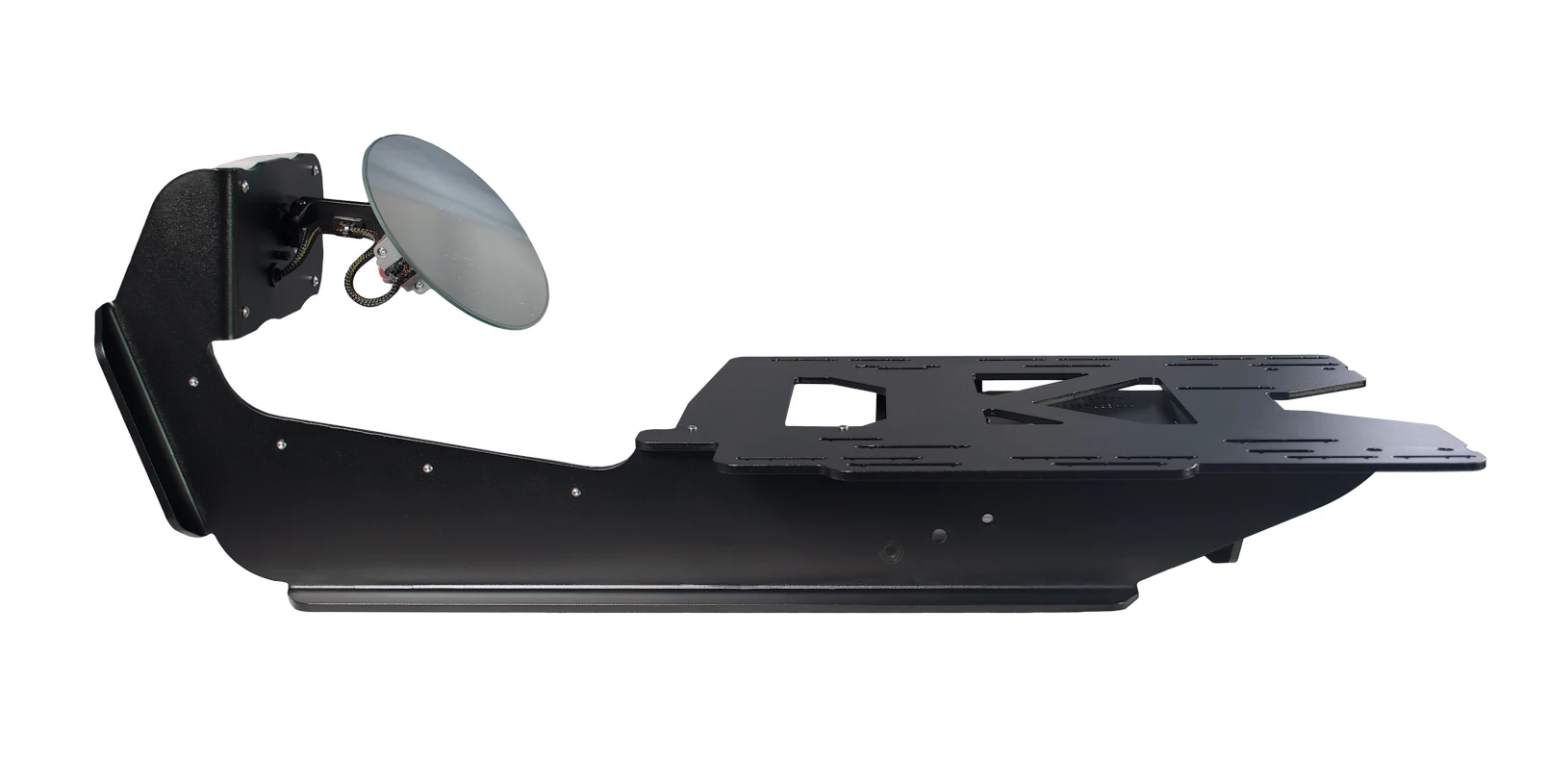

Die Konstruktion basiert auf einer robusten Stahlmechanik mit schwarzer Pulverbeschichtung sowie einem spezialbeschichteten Front Surface Mirror mit etwa 98 % Reflexionsgrad. Das Spiegelmodul arbeitet passiv und lüfterlos. Durch den Einsatz wartungsfreier Direktantriebe und den Verzicht auf klassische Verschleißteile eignet sich das System für langfristige professionelle Installationen innerhalb von Architektur-, Event- und Medienumgebungen. Zusätzlich stehen unterschiedliche Montageoptionen für Truss-, Wand- oder Bodeninstallationen zur Verfügung.

Technische Merkmale

• Digital steuerbarer Projektionsspiegel für dynamische Projektionen
• Kompatibel mit Panasonic PT-RZ690, PT-RZ790, PT-RZ890, PT-RZ990 und PT-RZ120
• 16bit PAN/TILT-Steuerung mit hochauflösenden Mikro-Schrittmotoren
• DMX-512 Steuerung über 14 DMX-Kanäle
• Art-Net, HTTP-Control und MQTT-Unterstützung
• Mirror TILT-Modi: 90° und 162°
• Mirror PAN-Modus: 180°
• Absolute Wiederholgenauigkeit unter 0,03°
• Positioniergenauigkeit bis ca. 0,01°
• Front Surface Mirror mit ca. 98 % Reflexionsgrad
• Wartungsfreier Direktantrieb
• Selbstkalibrierende Spiegelpositionierung

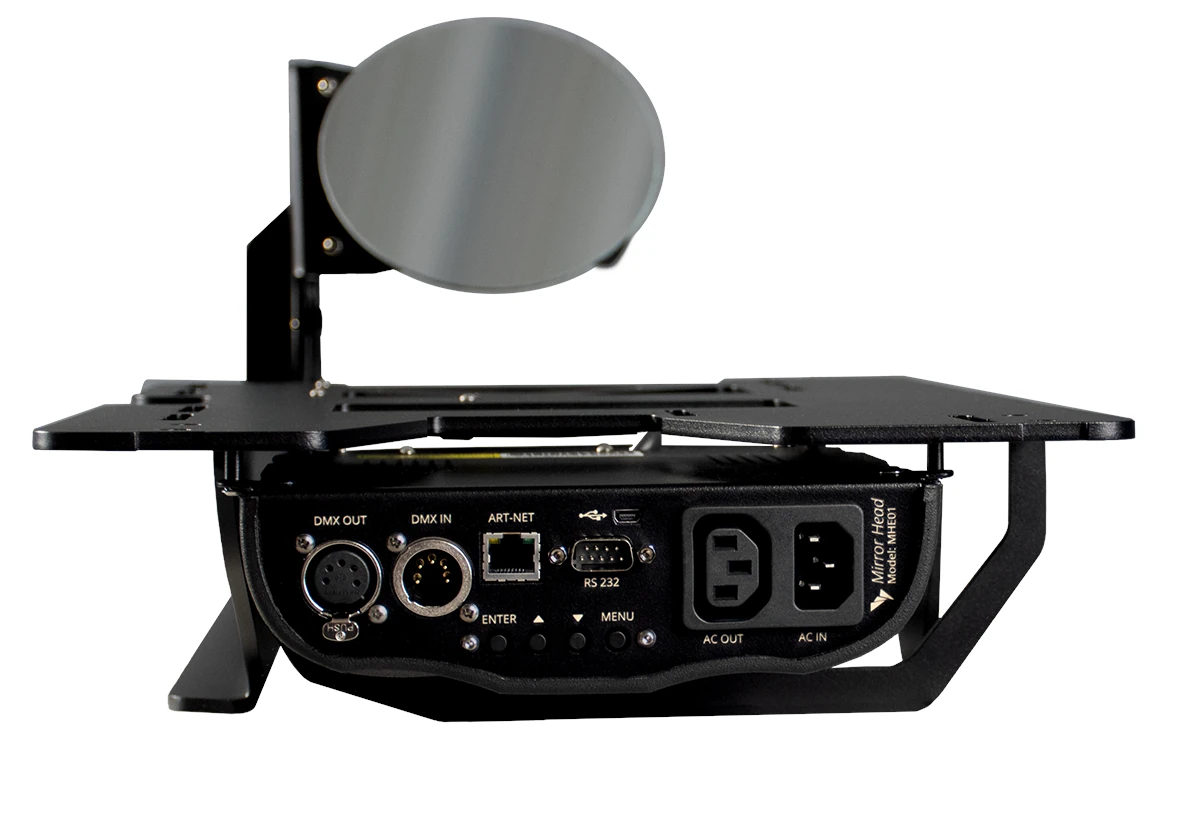

• RS232-Projektorsteuerung integriert
• DPCC Web-Interface für browserbasierte Showsteuerung
• Passive, lüfterlose Kühlung
• Pulverbeschichtete Stahlkonstruktion

Mechanische Daten

• Abmessungen mit PT-RZ990: 498 x 298 x 841 mm
• Gesamtgewicht mit Projektor: 34,0 kg
• Projektorgewicht: 23,2 kg
• Mirror Head Einheit: 10,8 kg
• Empfohlenes Throw Ratio: > 1,50:1
• Betriebstemperatur: 5-35 °C
• Luftfeuchtigkeit: 20-80 % nicht kondensierend
• Stromversorgung: 100-240 V / 50-60 Hz
