Mirror Head 11 Epson EB-PU1000 Series

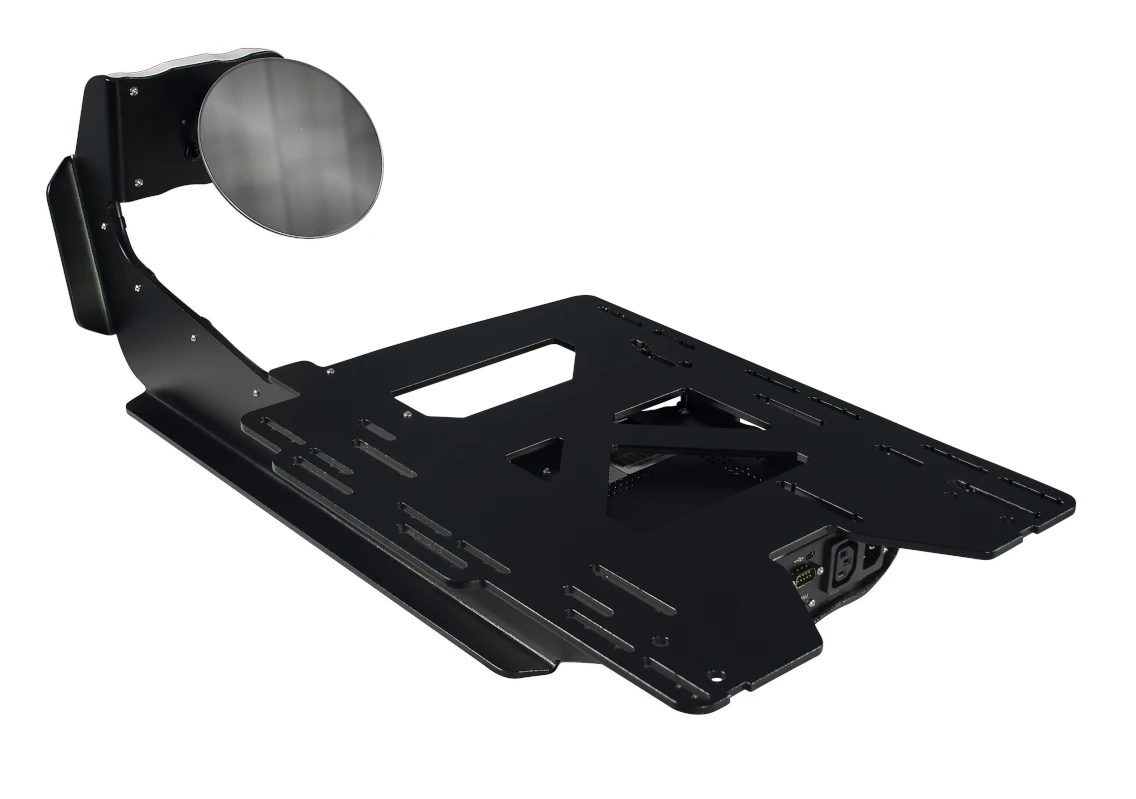

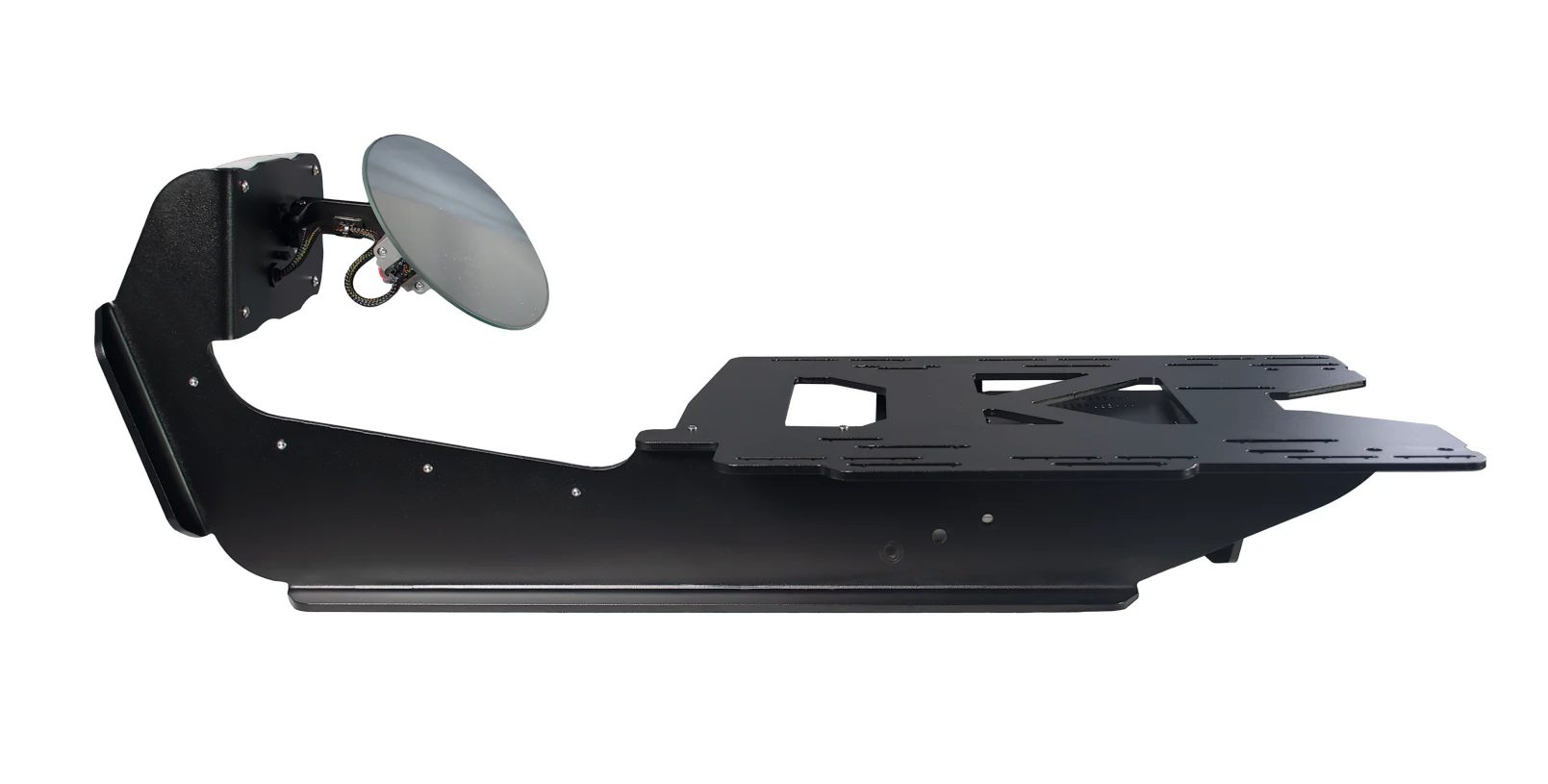

Der Dynamic Projection Institute Mirror Head MH11-PU1L erweitert kompatible Epson Projektoren um eine digital steuerbare Spiegelmechanik zur dynamischen Umlenkung von Projektionen innerhalb professioneller AV- und Medieninstallationen. Das System kombiniert eine projektorspezifische Montageplattform mit einem motorisierten Präzisionsspiegel und ermöglicht die gezielte Bewegung von Bildinhalten über unterschiedliche Projektionsflächen innerhalb eines Raumes. Der Mirror Head MH11-PU1L wurde speziell für die Epson EB-PU1000-Serie entwickelt und eignet sich für immersive Installationen, Architekturprojektionen, Eventproduktionen oder interaktive Medienumgebungen.

Dynamische Projektionen für flexible Rauminszenierungen

Mit dem Mirror Head MH11-PU1L lassen sich Projektionsinhalte aktiv im Raum bewegen und flexibel auf unterschiedliche Flächen verteilen. Statt einer statischen Projektionsposition ermöglicht das System dynamische Projektionsgeometrien für wechselnde Projektionsflächen, kinetische Showkonzepte oder immersive Installationen. Durch die digitale Spiegelsteuerung können einzelne Projektoren mehrere Projektionsbereiche innerhalb einer Umgebung bespielen und Inhalte gezielt zwischen unterschiedlichen Oberflächen umschalten.

Optimiert für die Epson EB-PU1000-Serie

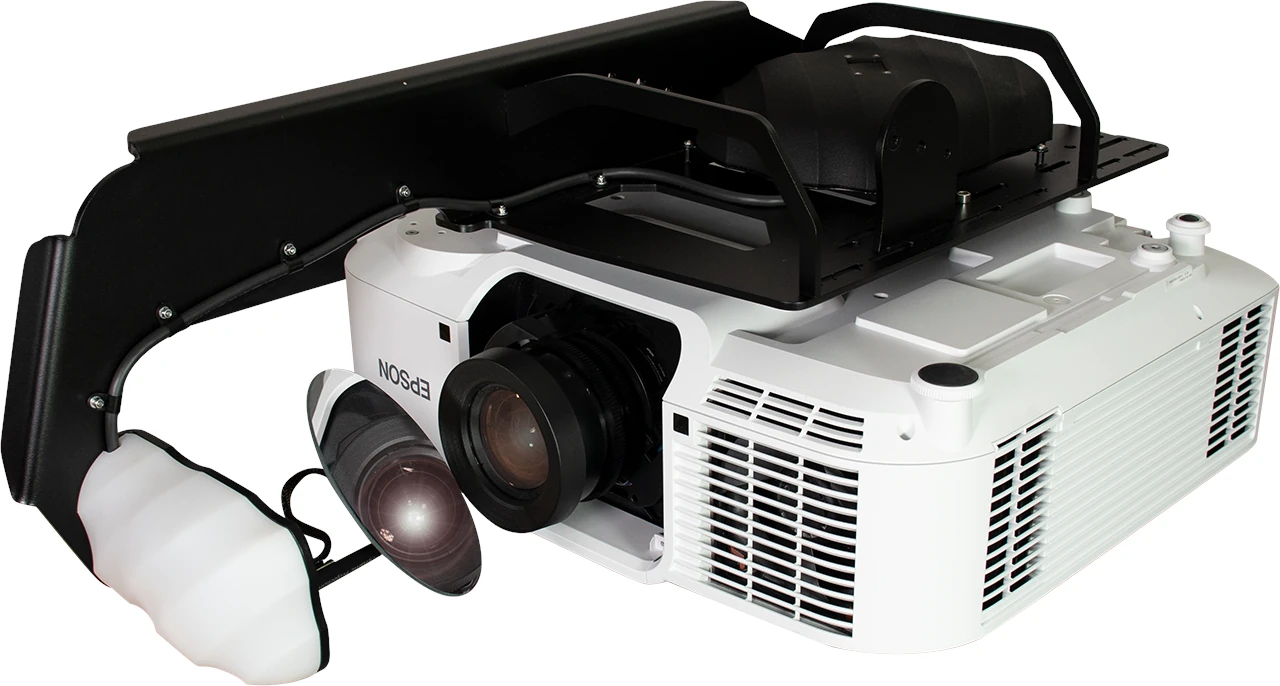

Die Spiegelmechanik und Montageplattform wurden speziell für die Epson EB-PU1000-Serie entwickelt. Unterstützt werden unter anderem die Modelle EB-PU1006W, EB-PU1007W/B, EB-PU1008W/B sowie EB-PU2010W/B mit WUXGA-Auflösung und Lichtleistungen bis 10.000 ANSI-Lumen. Die optimierte Spiegelgeometrie ermöglicht eine präzise Anpassung an die jeweiligen Projektormodelle und unterstützt stabile Integrationen innerhalb professioneller Installations- und Eventumgebungen. Für maximale Bewegungsfreiheit empfiehlt Dynamic Projection Institute ein Throw Ratio oberhalb von 1,40:1.

Präzise Steuerung für professionelle Showumgebungen

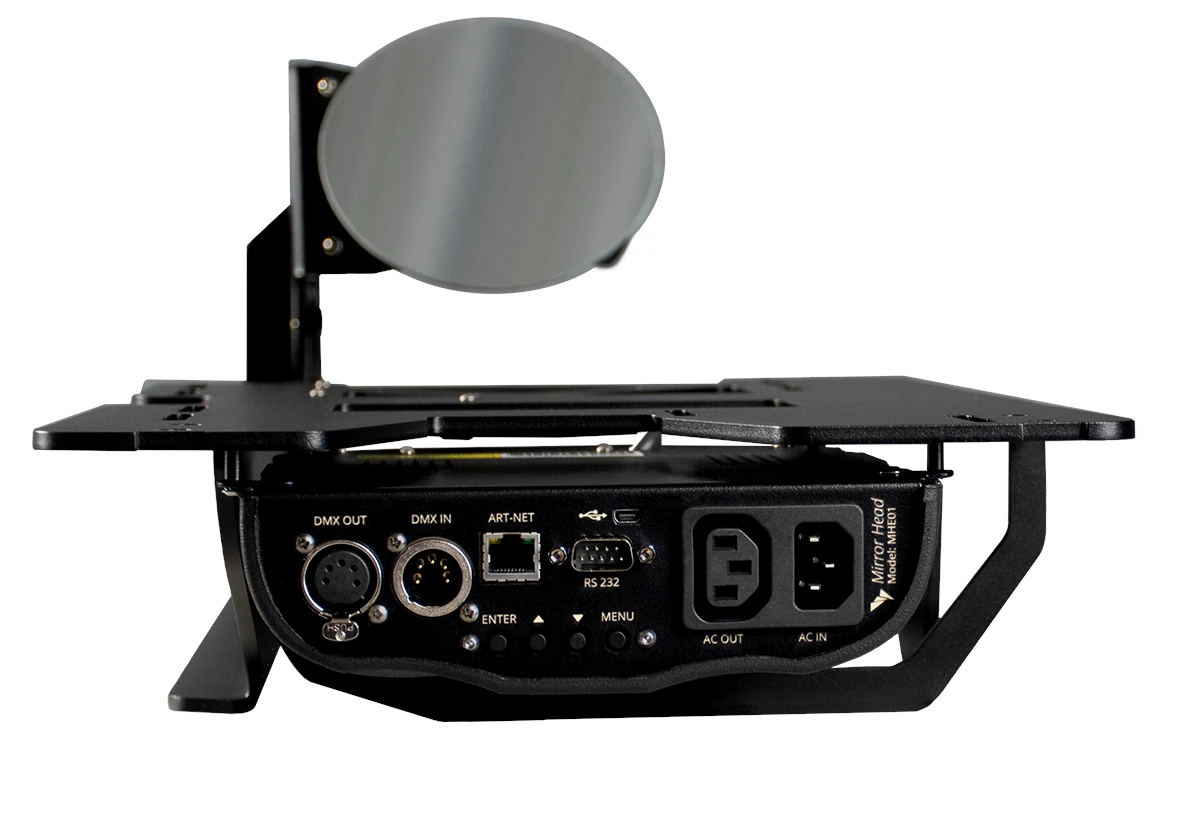

Der Mirror Head MH11-PU1L unterstützt DMX-512 mit 14 DMX-Kanälen sowie Art-Net, HTTP-Control und MQTT-Kommunikation. Die hochauflösenden Mikro-Schrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise PAN/TILT-Bewegungen mit einer Positioniergenauigkeit von etwa 0,01° und einer absoluten Wiederholgenauigkeit unter 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt reproduzierbare Bewegungsabläufe innerhalb komplexer Projektionsumgebungen. Über das vorinstallierte DPCC Web-Interface können dynamische Projektionen direkt browserbasiert konfiguriert und gesteuert werden.

Robuste Konstruktion für den professionellen Dauerbetrieb

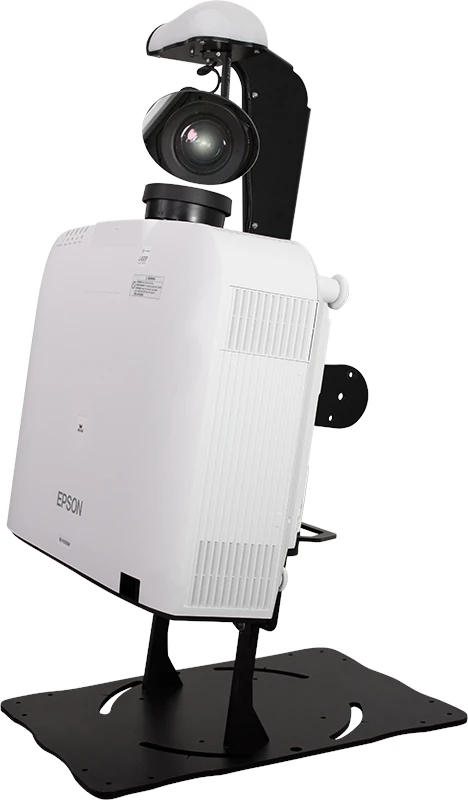

Die Konstruktion basiert auf einer pulverbeschichteten Stahlmechanik mit spezialbeschichtetem Front Surface Mirror und einem Reflexionsgrad von etwa 98 %. Das passive Kühlsystem arbeitet lüfterlos innerhalb der Spiegelmechanik. Durch den Einsatz wartungsfreier Direktantriebe und den Verzicht auf klassische Verschleißteile eignet sich das System für langfristige Installationen innerhalb professioneller Architektur-, Event- und Medienumgebungen. Unterstützt werden unterschiedliche Montagearten für Truss-, Wand- oder Installationslösungen.

Technische Merkmale

• Digital steuerbarer Projektionsspiegel für dynamische Projektionen
• Kompatibel mit Epson EB-PU1000-Serie
• Unterstützt EB-PU1006W, EB-PU1007W/B, EB-PU1008W/B und EB-PU2010W/B
• 16bit PAN/TILT-Steuerung mit hochauflösenden Mikro-Schrittmotoren
• DMX-512 Steuerung über 14 DMX-Kanäle
• Art-Net, HTTP-Control und MQTT-Unterstützung
• Mirror Tilt-Modi: 90° und Extended Mode
• Mirror PAN-Modus: 180°
• Absolute Wiederholgenauigkeit unter 0,03°
• Positioniergenauigkeit bis ca. 0,01°
• Front Surface Mirror mit ca. 98 % Reflexionsgrad
• Wartungsfreier Direktantrieb
• Selbstkalibrierende Spiegelpositionierung
• RS232-Projektorsteuerung integriert
• DPCC Web-Interface für browserbasierte Showsteuerung
• Passive, lüfterlose Kühlung
• Pulverbeschichtete Stahlkonstruktion

Mechanische Daten

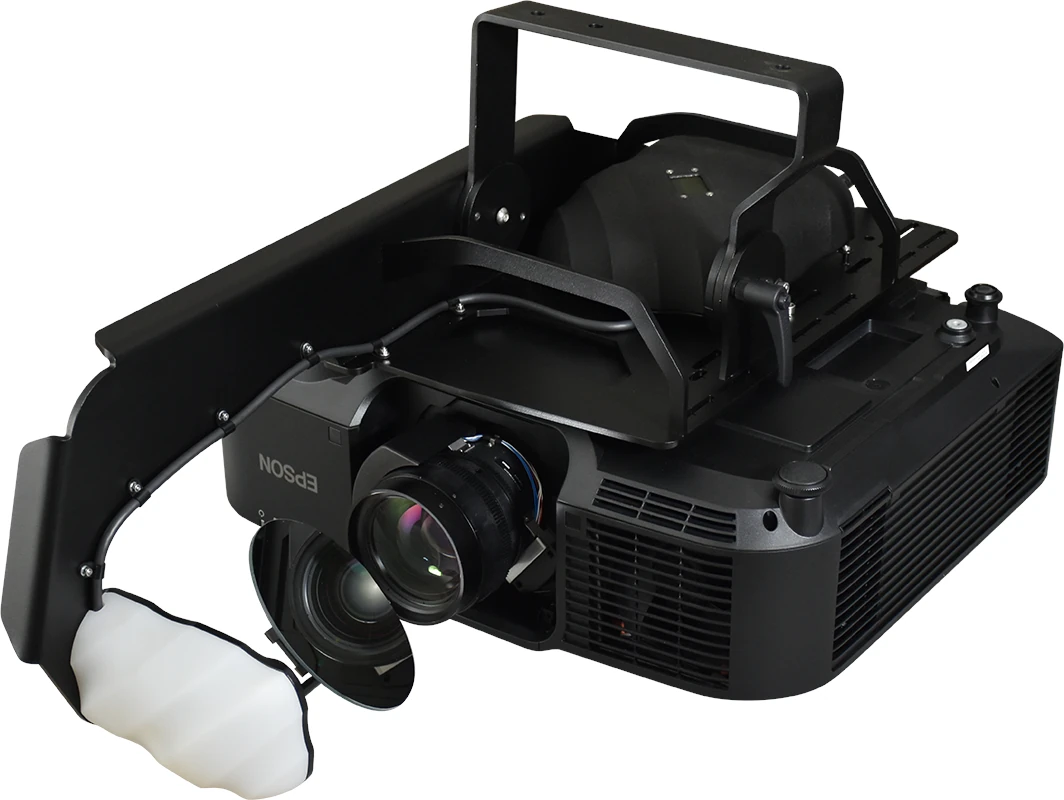

• Abmessungen mit Epson EB-PU1008B: 780 x 545 x 310 mm
• Gesamtgewicht mit Projektor: 28,1 kg
• Projektorgewicht: 16,3 kg
• Mirror Head Einheit: 11,8 kg
• Empfohlenes Throw Ratio: > 1,40:1
• Betriebstemperatur: 5-35 °C
• Luftfeuchtigkeit: 20-80 % nicht kondensierend
• Stromversorgung: 100-240 V / 50-60 Hz
