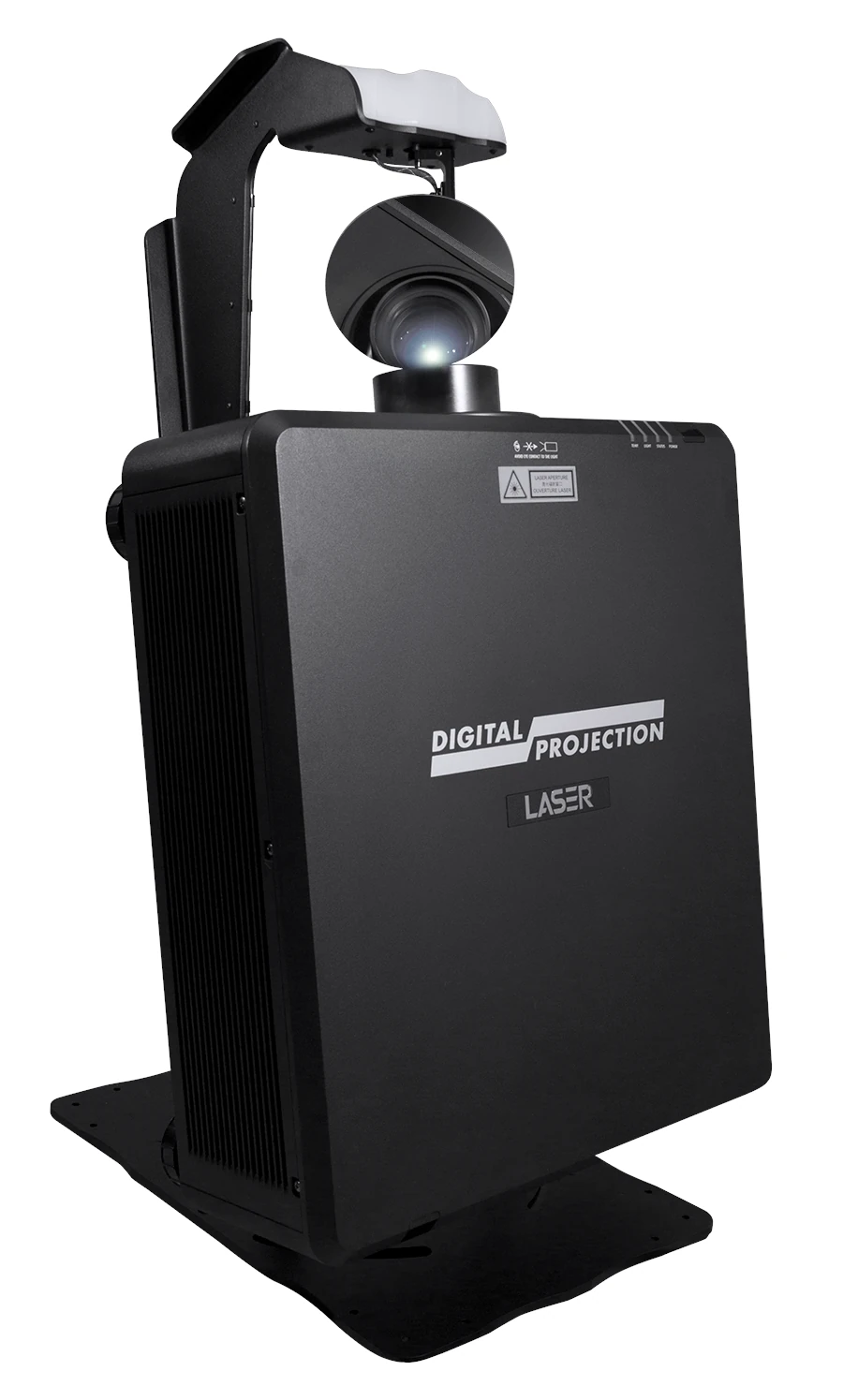

Mirror Head 11 Digital Projection E-Vision Laser 11000 4K

Der Dynamic Projection Institute Mirror Head MH11-L erweitert kompatible Digital Projection Projektoren um eine digital steuerbare Spiegelmechanik zur dynamischen Umlenkung von Projektionen innerhalb professioneller AV-, Architektur- und Medieninstallationen. Das System kombiniert eine projektorspezifische Montageplattform mit einem motorisierten Präzisionsspiegel und ermöglicht die gezielte Bewegung von Bildinhalten über unterschiedliche Projektionsflächen innerhalb eines Raumes. Der Mirror Head MH11-L wurde speziell für die Digital Projection E-Vision Laser Serie entwickelt und unterstützt dynamische Projektionsumgebungen in immersiven Installationen, Museen, Architekturprojektionen oder Eventproduktionen.

Dynamische Projektionen für kreative Raumkonzepte

Der Mirror Head MH11-L ermöglicht die aktive Bewegung von Projektionen innerhalb definierter Installationsumgebungen. Inhalte können flexibel zwischen unterschiedlichen Wand-, Boden- oder Deckenflächen umgeschaltet oder gezielt innerhalb eines Raumes bewegt werden. Dadurch lassen sich mehrere Projektionsbereiche mit einem einzelnen Projektor bespielen sowie kinetische Projektionen oder variable immersive Szenarien realisieren. Die hochauflösende PAN/TILT-Steuerung unterstützt präzise und reproduzierbare Bewegungsabläufe innerhalb komplexer Projektionsumgebungen.

Optimiert für die Digital Projection E-Vision Laser Serie

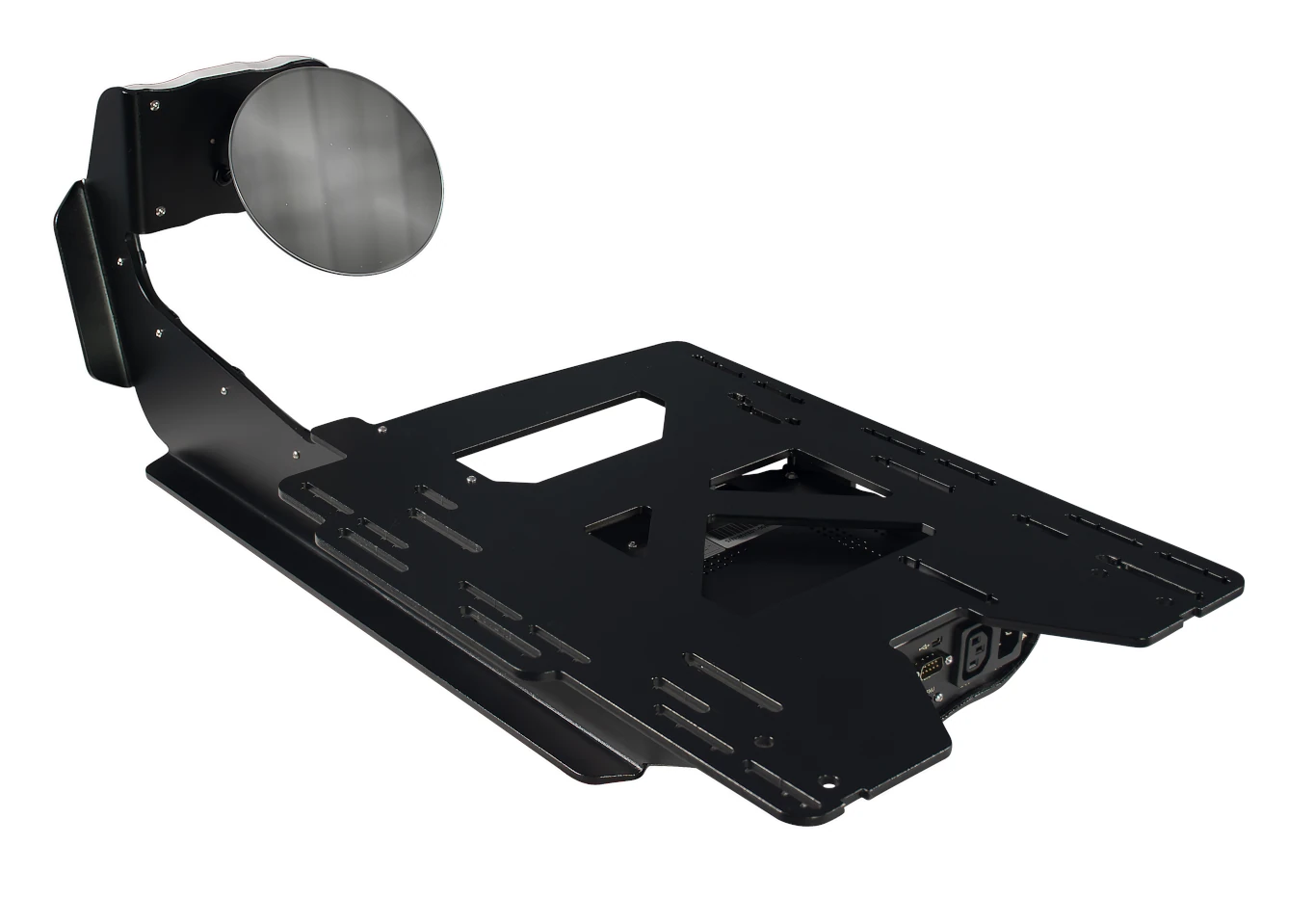

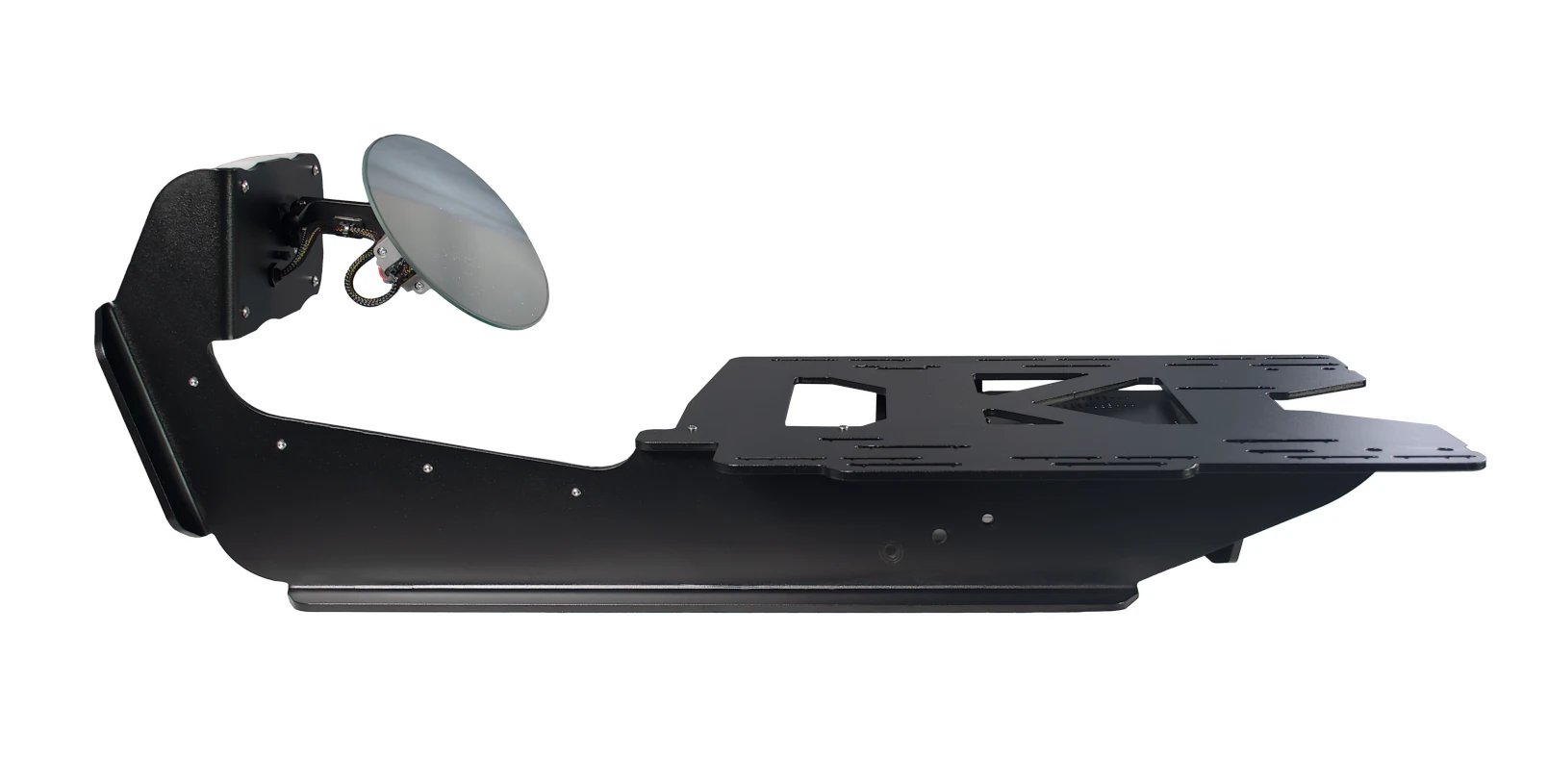

Die Spiegelmechanik und Montageplattform wurden speziell für die Digital Projection E-Vision Laser Serie entwickelt. Unterstützt werden unter anderem E-Vision Laser 7500, 8500, 9100, 10K, 13000, 15000 sowie E-Vision Laser 11000 4K-UHD und E-Vision Laser 4K-UHD Projektoren. Die kompatiblen Projektoren bieten WUXGA-Auflösung oder 4K-UHD-Bildausgabe mit Lichtleistungen bis 15.000 Lumen. Für optimale optische Ergebnisse empfiehlt Dynamic Projection Institute ein Throw Ratio oberhalb von 1,60:1.

Präzise Spiegelsteuerung und professionelle Integration

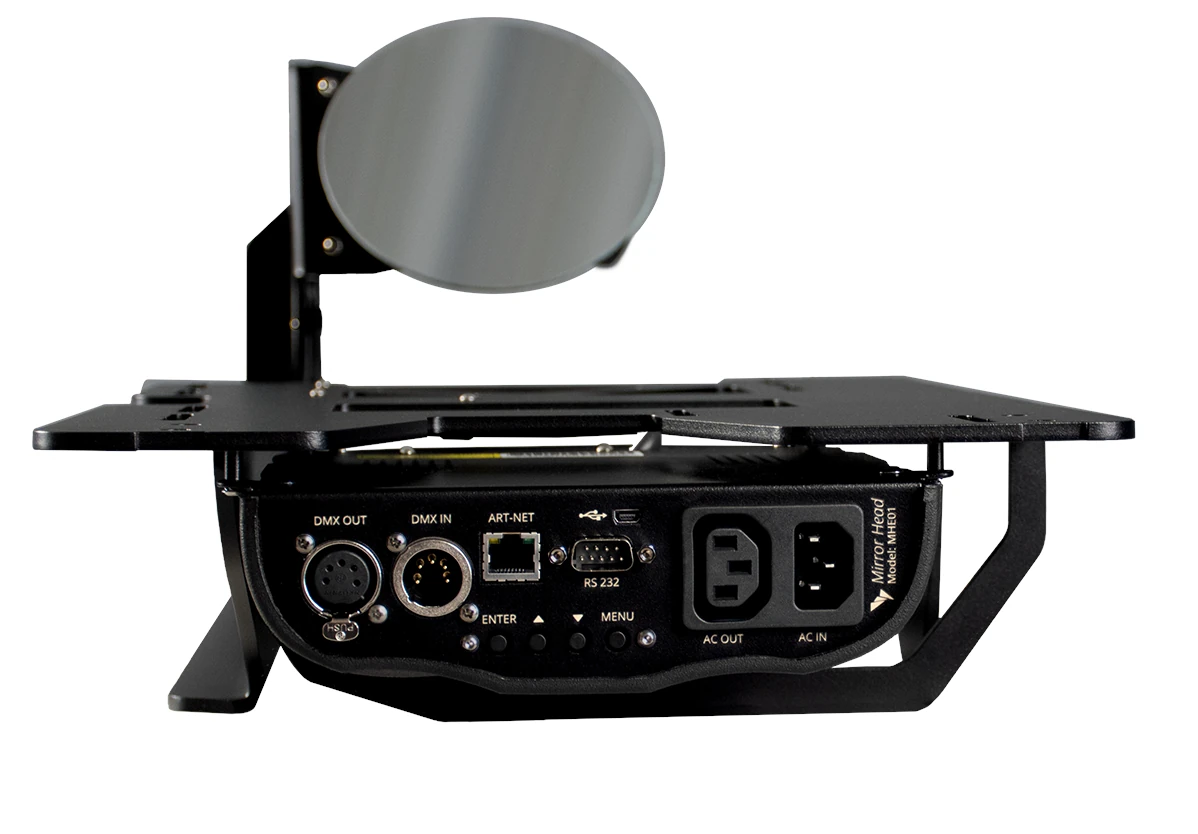

Die Steuerung erfolgt über DMX-512 mit 14 DMX-Kanälen sowie zusätzlich über Art-Net, HTTP-Control und MQTT-Kommunikation. Hochauflösende Mikro-Schrittmotoren mit wartungsfreiem Direktantrieb ermöglichen präzise PAN/TILT-Bewegungen mit einer Positioniergenauigkeit von etwa 0,01° sowie einer absoluten Wiederholgenauigkeit unter 0,03°. Die selbstkalibrierende Spiegelpositionierung unterstützt reproduzierbare Projektionsabläufe innerhalb professioneller Show- und Installationsumgebungen. Das vorinstallierte DPCC Web-Interface ermöglicht die browserbasierte Steuerung dynamischer Projektionen.

Robuste Konstruktion für professionelle Anwendungen

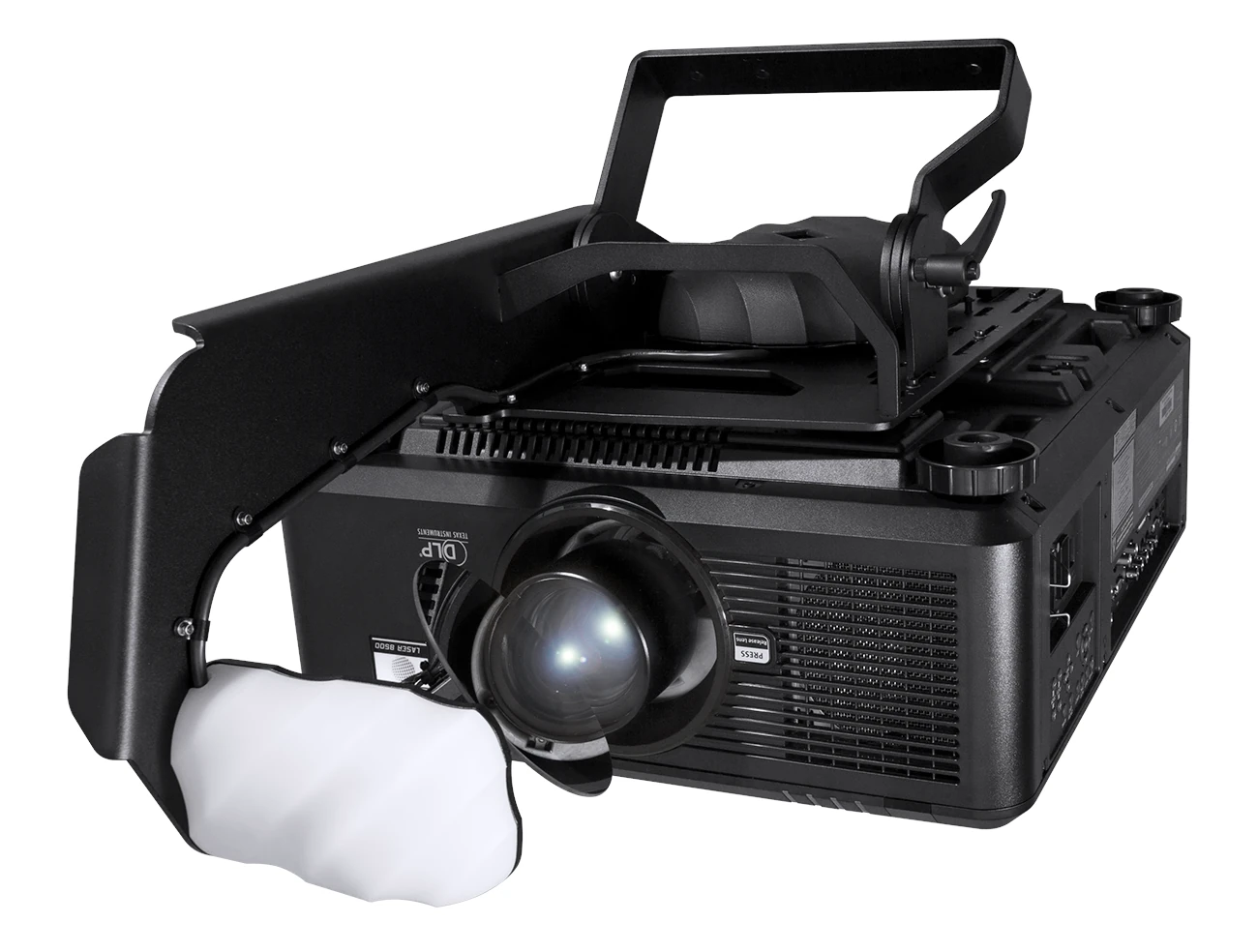

Die Konstruktion basiert auf einer pulverbeschichteten Stahlmechanik mit spezialbeschichtetem Front Surface Mirror und einem Reflexionsgrad von etwa 98 %. Das passive Kühlsystem arbeitet lüfterlos innerhalb der Spiegelmechanik. Durch den Einsatz wartungsfreier Direktantriebe und den Verzicht auf klassische Verschleißteile eignet sich das System für langfristige professionelle Architektur-, Medien- und Eventinstallationen. Zusätzliche Truss- und Wandhalterungen unterstützen flexible Integrationsmöglichkeiten innerhalb unterschiedlicher Projektionsumgebungen.

Technische Merkmale

• Digital steuerbarer Projektionsspiegel für dynamische Projektionen
• Kompatibel mit Digital Projection E-Vision Laser Serie
• Unterstützt WUXGA- und 4K-UHD-Projektoren
• 16bit PAN/TILT-Steuerung mit hochauflösenden Mikro-Schrittmotoren
• DMX-512 Steuerung über 14 DMX-Kanäle
• Art-Net, HTTP-Control und MQTT-Unterstützung
• Mirror Tilt-Modi: 90° und 162°
• Mirror PAN-Modus: 180°
• Absolute Wiederholgenauigkeit unter 0,03°
• Positioniergenauigkeit bis ca. 0,01°
• Front Surface Mirror mit ca. 98 % Reflexionsgrad
• Wartungsfreier Direktantrieb
• Selbstkalibrierende Spiegelpositionierung
• RS232-Projektorsteuerung integriert
• DPCC Web-Interface für browserbasierte Showsteuerung
• Passive, lüfterlose Kühlung
• Pulverbeschichtete Stahlkonstruktion

Mechanische Daten

• Abmessungen: 500 x 848 x 306 mm
• Gesamtgewicht mit Projektor: 39,5 kg
• Projektorgewicht: 28 kg
• Mirror Head Einheit: 11,5 kg
• Empfohlenes Throw Ratio: > 1,60:1
• Betriebstemperatur: 0-45 °C
• Luftfeuchtigkeit: 20-80 % nicht kondensierend
• Stromversorgung: 100-240 V / 50-60 Hz
