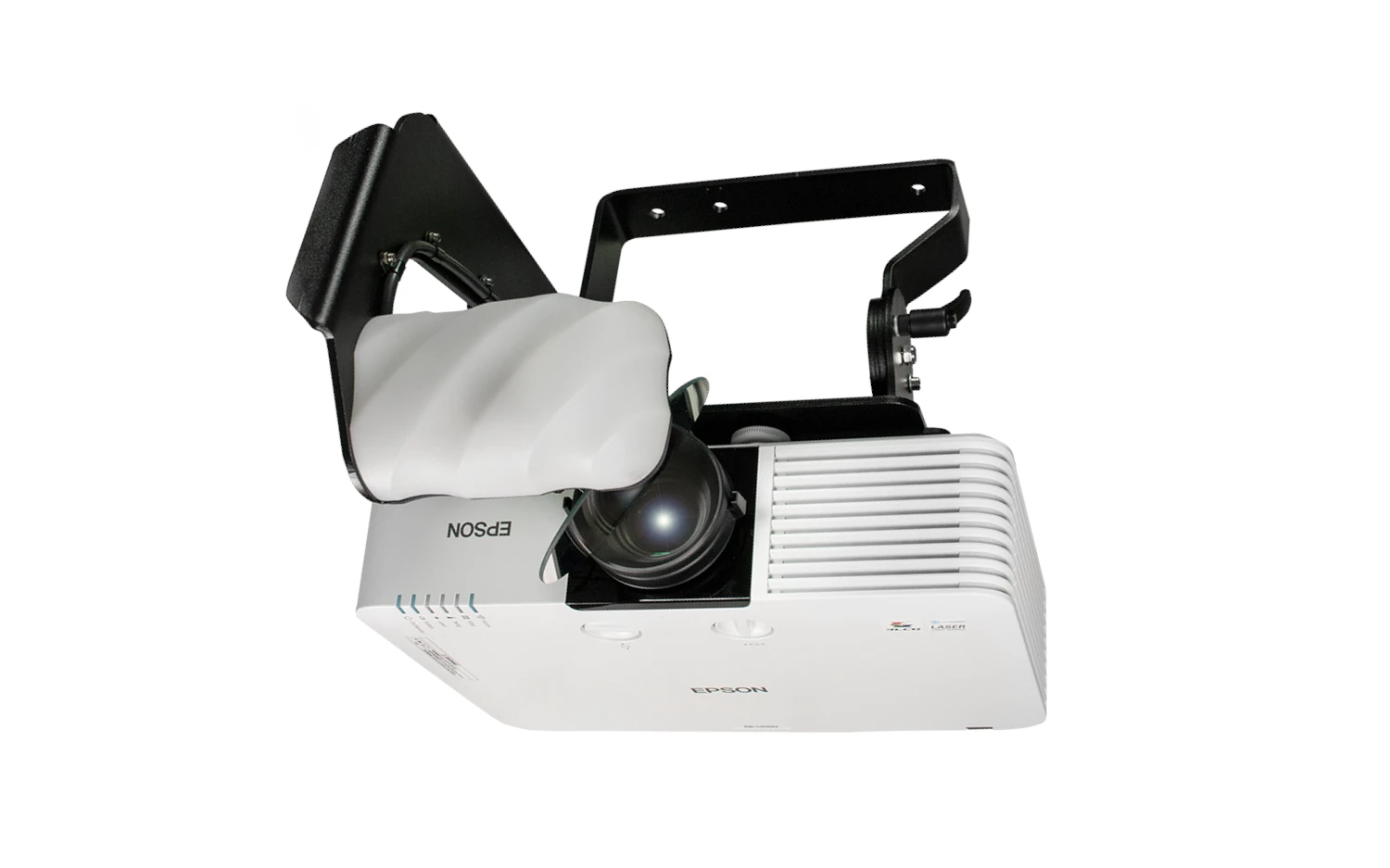

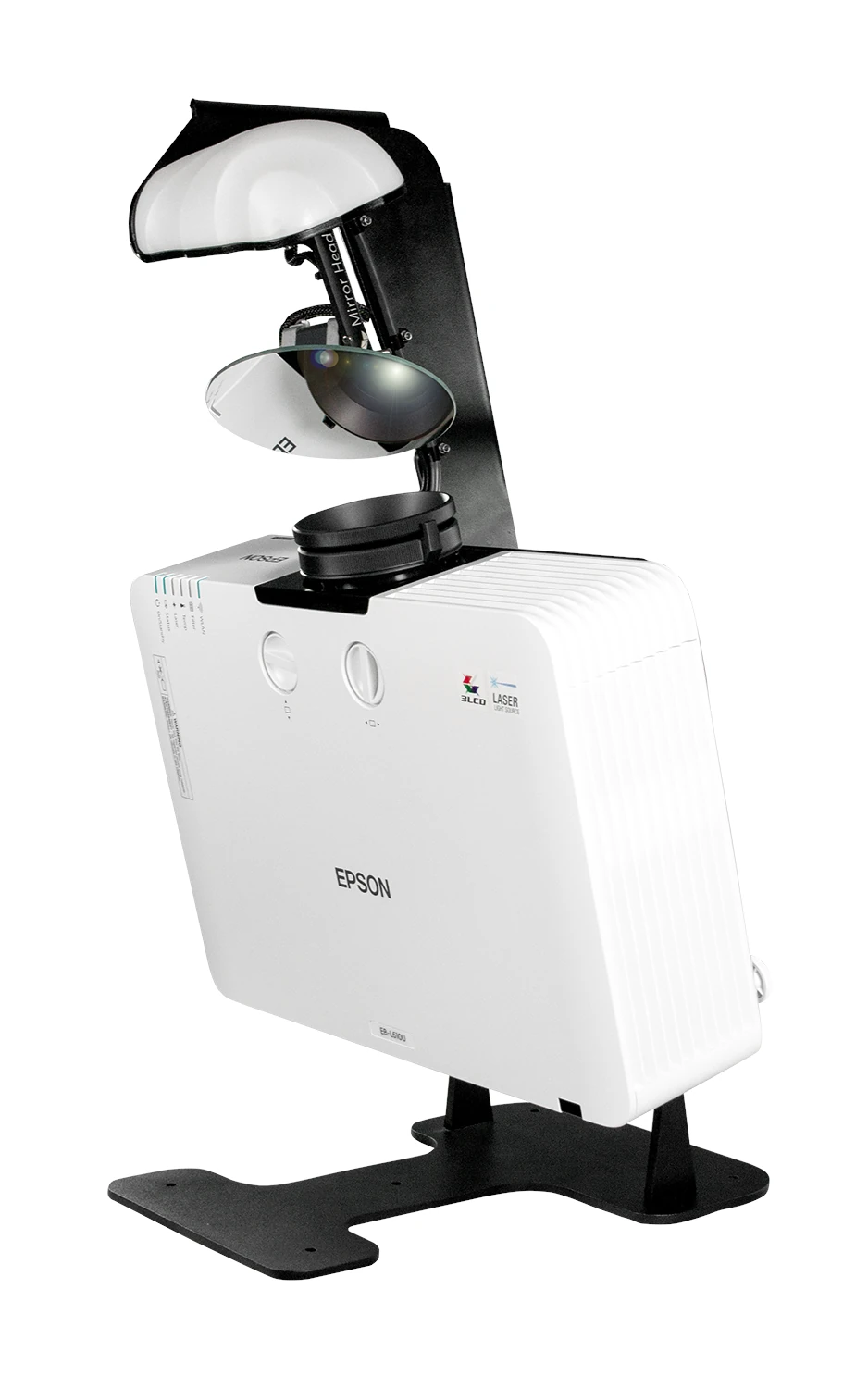

Mirror Head 09 - Epson EB-L600/L700

Der Dynamic Projection Institute Mirror Head MH09-EBL6 erweitert kompatible Epson Projektoren um eine digital steuerbare Spiegelmechanik zur dynamischen Umlenkung von Projektionen innerhalb professioneller AV-Installationen. Das System kombiniert eine projektorspezifische Montageplattform mit einem motorisierten Präzisionsspiegel und ermöglicht die gezielte Positionierung bewegter oder statischer Inhalte auf unterschiedliche Projektionsflächen innerhalb eines Raumes. Der Mirror Head MH09-EBL6 wurde speziell für die Epson EB-L500-, EB-L600- und EB-L700-Serie entwickelt und eignet sich für immersive Installationen, Museumsanwendungen, Architekturprojektionen, Retail-Umgebungen oder Eventproduktionen.

Dynamische Umlenkung von Projektionen

Der Mirror Head MH09-EBL6 erweitert klassische Projektionssysteme um bewegliche Projektionsgeometrien. Anstelle einer festen Bildposition können Projektionen aktiv im Raum bewegt oder zwischen mehreren Projektionsflächen verteilt werden. Dadurch lassen sich flexible Showkonzepte, kinetische Projektionen oder interaktive Rauminstallationen realisieren. Die hochauflösende PAN/TILT-Steuerung ermöglicht dabei präzise und reproduzierbare Spiegelbewegungen auch bei komplexen Projektionsszenarien.

Optimiert für Epson EB-L500/600/700 Projektoren

Die mechanische Konstruktion sowie die Spiegeloptik wurden speziell für Epson Projektoren der EB-L500-, EB-L600- und EB-L700-Serie ausgelegt. Unterstützt werden WUXGA-Projektoren mit Lichtleistungen bis 7.000 Lumen. Die projektorspezifische Montageplattform unterstützt eine stabile mechanische Integration innerhalb professioneller Installationsumgebungen. Für optimale optische Ergebnisse empfiehlt Dynamic Projection Institute ein Throw Ratio größer als 1,40:1.

Professionelle Steuerung und hohe Wiederholgenauigkeit

Die Steuerung erfolgt über DMX-512 mit 14 DMX-Kanälen sowie zusätzlich über Art-Net, HTTP-Control und MQTT. Die Spiegelmechanik verwendet hochauflösende Mikro-Schrittmotoren mit wartungsfreiem Direktantrieb. Selbstkalibrierende Spiegelpositionierung sowie eine Wiederholgenauigkeit von unter 0,03° ermöglichen präzise reproduzierbare Bewegungsabläufe innerhalb professioneller Show- und Installationsumgebungen. Über das vorinstallierte DPCC Web-Interface können dynamische Projektionsszenen direkt über Browser-basierte Steuerung realisiert werden.

Robuste Konstruktion für den professionellen Dauerbetrieb

Die Konstruktion basiert auf einer pulverbeschichteten Stahlmechanik mit spezialbeschichtetem Oberflächenspiegel und etwa 98 % Reflexionsgrad. Die passive, lüfterlose Spiegelmechanik unterstützt geräuscharmen Betrieb innerhalb professioneller AV-Umgebungen. Das System wurde für dauerhafte Nutzung in Installations-, Architektur- und Eventprojektionen entwickelt.

Technische Merkmale

• Digital steuerbarer Projektionsspiegel für dynamische Projektionen
• Kompatibel mit Epson EB-L500-, EB-L600- und EB-L700-Serie
• 16bit PAN/TILT-Steuerung mit hochauflösenden Mikro-Schrittmotoren
• DMX-512 Steuerung über 14 DMX-Kanäle
• Art-Net, HTTP-Control und MQTT-Unterstützung
• Absolute Wiederholgenauigkeit unter 0,03°
• Positioniergenauigkeit bis ca. 0,01°
• Front Surface Mirror mit ca. 98 % Reflexionsgrad
• Wartungsfreier Direktantrieb
• Selbstkalibrierende Spiegelpositionierung
• RS232-Projektorsteuerung integriert
• DPCC Web-Interface für browserbasierte Showsteuerung
• Passive, lüfterlose Kühlung
• Pulverbeschichtete Stahlkonstruktion

Mechanische Daten

• Abmessungen mit Epson EB-L730U: 440 x 615 x 254 mm
• Gesamtgewicht mit Projektor: 16,4 kg
• Mirror Head Einheit: 8,0 kg
• Empfohlenes Throw Ratio: > 1,40:1
• Betriebstemperatur: 5-35 °C
• Luftfeuchtigkeit: 20-80 % nicht kondensierend
• Stromversorgung: 100-240 V / 50-60 Hz
